چیپ پایه آلومینیم به رهبری 50 وات، سیل برق در فضای باز، چیپ با قدرت بالا

چین چیپ پایه آلومینیم به رهبری 50 وات، سیل برق در فضای باز، چیپ با قدرت بالا تامین کننده

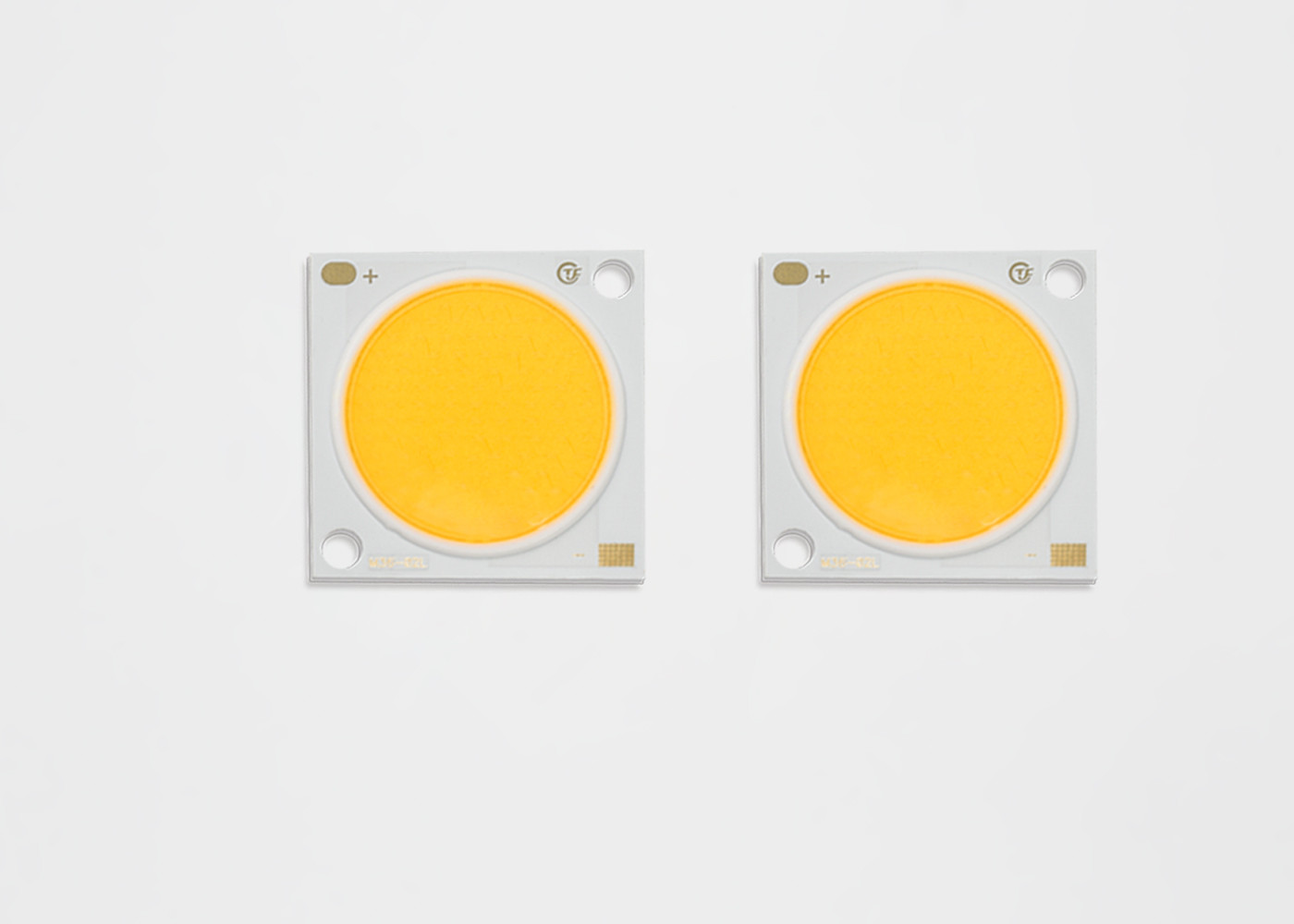

تصویر بزرگ :  چیپ پایه آلومینیم به رهبری 50 وات، سیل برق در فضای باز، چیپ با قدرت بالا

جزئیات محصول:

محل منبع: شنژن
نام تجاری: TYF
گواهی: CE,RoHs
شماره مدل: M40-01L

پرداخت:

مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiable
زمان تحویل: 5-7 روز
شرایط پرداخت: D / A، D / P، T / T، Western Union، MoneyGram
قابلیت ارائه: 1،000،000 PCS / day
Contact Now
توضیحات محصول جزئیات
قدرت: 50W مواد تراشه: Bridgelux
تایپ کنید: COB LED کاربرد: چراغ COB ​​LED لامپ، سیل را منجر می شود
نام محصول: COB LED طول عمر: 50000 ساعت

50w alumnium پایه چراغ سیل در فضای باز چراغ بالا COB

1

• کارایی 128LM / W معمولی برای 3000K، 80CRI

• منبع نور تراکم شاتر بالا

• یکنواخت، روشنایی با کیفیت بالا

• حداقل 70، 80 و 90 گزینه CRI

• مسیر حرارتی StreaCLined

• ENERGY STAR® / ANSI رنگ سازگار با رنگ

ساختار با استاندارد 2، 3 و 5 SDCM

• بیشتر انرژی کارآمدتر از هالوژن و لامپ های خورشیدی

و لامپهای فلورسنت

• ولتاژ بالا یا ولتاژ پایین ولتاژ DC

• سری محصولات و آرم شرکت در جلو

• سازگار با RoHS

شماره قطعه شماره برای آرایه های سری TYF ML سری به شرح زیر است:

شماره قطعه

قدرت معمولی (W) CCT نامی (K)

CRI

حداقل پالس شار (lm) پالس شبیه (lm) ولتاژ معمولی (V) جریان فعلی (mA) اثربخشی معمول (lm / W)
CL36241216P430E * 7 49.0 3000 کیلوگرم 70 7291 7840 34 1440 160
CL36241216P435E * 7 49.0 3500 کیلو 70 7428 7987 34 1440 163
CL36241216P440E * 7 49.0 4000 کیلوگرم 70 7519 8085 34 1440 165
CL36241216P450E * 7 49.0 5000 کیلو 70 7610 8183 34 1440 167
CL36241216P457E * 7 49.0 5700 کیلو 70 7701 8281 34 1440 169
CL36241216P465E * 7 49.0 6500 کیلو 70 7610 8183 34 1440 167
CL36241216P422E * 8 49.0 2200 کیلو 80 6061 6517 34 1440 133
CL36241216P427E * 8 49.0 2700 کیلو 80 6517 7007 34 1440 143
CL36241216P430E * 8 49.0 3000 کیلوگرم 80 6836 7350 34 1440 150
CL36241216P435E * 8 49.0 3500 کیلو 80 6927 7448 34 1440 152
CL36241216P440E * 8 49.0 4000 کیلوگرم 80 7018 7546 34 1440 154
CL36241216P450E * 8 49.0 5000 کیلو 80 7154 7693 34 1440 157
CL36241216P457E * 8 49.0 5700 کیلو 80 7199 7742 34 1440 158
CL36241216P465E * 8 49.0 6500 کیلو 80 7154 7693 34 1440 157
CL36241216P422E * 9 49.0 2200 کیلو 90 5195 5586 34 1440 114
CL36241216P427E * 9 49.0 2700 کیلو 90 5560 5978 34 1440 122
CL36241216P430E * 9 49.0 3000 کیلوگرم 90 5833 6272 34 1440 128
CL36241216P435E * 9 49.0 3500 کیلو 90 6015 6468 34 1440 132
CL36241216P440E * 9 49.0 4000 کیلوگرم 90 6061 6517 34 1440 133
CL36241216P450E * 9 49.0 5000 کیلو 90 6106 6566 34 1440 134
CL36241216P457E * 9 49.0 5700 کیلو 90 6151 6615 34 1440 135

5.1 اطلاعات رنگ زدن


شکل 1: نمودار باند های تست در فضای رنگ xy (شرایط آزمون پالس، Tj = 25 ° C)

CIE1931-x

جدول 38: تعریف رنگ بنای مکعام MacAdam دو مرحله ای تا 5 مرحله ای برای محدوده هسته TBC CoB

اسمی

CCT

مرکز نقطه اوج اصلی (a، b)

اپیپسی

چرخش فرشته، θ

ایکس ی 2 مرحله ای 3 مرحله ای 5 گام
2200 کیلو بایت 0.5018 0.4153 (0.0048، 0.0027) (0.0072، 0.0041) (0.0120، 0.0067) 39.9
2500 کیلو بایت 0.4806 0.4141 (0.0050، 0.0027) (0.0076، 0.0041) (0.0126، 0.0068) 53.1
27 00 K 0.4575 0.4101 (0.0053، 0.0027) (0.0080، 0.0041) (0.0133، 0.0068) 54.1
3000 کیلو 0.4338 0.4030 (0.0057، 0.0028) (0.0086، 0.0042) (0.0142، 0.0069) 53.7
3500 کیلو بایت 0.4073 0.3917 (0.0062، 0.0028) (0.0093، 0.0041) (0.0155، 0.0069) 54.0
4000 کیلوگرم 0.3818 0.3797 (0.0063، 0.0027) (0.0093، 0.0042) (0.0157، 0.0068) 53.4
5000 کیلو 0.3447 0.3553 (0.0054، 0.0024) (0.0081، 0.0035) (0.0135، 0.0059) 59.8
5700 کیلوگرم 0.3290 0.3417 (0.0048، 0.0021) (0.0072، 0.0032) (0.0119، 0.0052) 58.8
6500 کیلو بایت 0.3123 0.3282 (0.0044، 0.0018) (0.0066، 0.0027) (0.0110، 0.0045) 58.1


6.1 جدول 39: امتیازات حداکثر


یادداشت ها برای جدول 39:

  • آرایه ها را در جریان های بالاتر هدایت می کنند اما تعمیر و نگهداری لومن می تواند کاهش یابد.
  • جريان مناسب فعلی بايد حفظ شود تا دمای اتصال تقريبا کمتر از حداکثر باشد
  • عملكرد پالس شده با درایو حداكثر درایو برابر با حداكثر جریان پیمانه پالس شده قابل قبول است اگر زمان پالس ≤1ms در هر چرخه و چرخه كار ≤10٪
  • دیودهای نوری طراحی نشده اند که در ولتاژ معکوس هدایت شوند و تحت این شرایط نور تولید نمی شود. حداکثر امتیاز فقط برای مرجع ارائه شده است

یادداشت ها: 1. تحمل ابعاد ± 0.2mm است مگر اینکه دیگر ذکر شده باشد. 2. نقطه اندازه گیری Tc در کاتد

شرایط امتداد توصیه شده

برای لحیم کاری دستی لطفا لحیم کاری بدون سرب را استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a اجرا شود

دمای کمتر از 350 درجه سانتیگراد و باید در عرض یک و نیم ثانیه برای یک زمین کامل شود. نیروی خارجی نباید اعمال شود

بخشی از رزین در حالی که لحیم کاری اجرا شده است. بعد از اتمام محصول، باید لحیم کاری انجام شود

بازگشت به درجه حرارت محیط احتیاط: کنترل دما

بسته بندی محصول و برچسب گذاری
