خانه > محصولات> فلیپ چیپ کوب رهبری> فلاش دیافراگم بزرگ فلاپ چیپ Cob رهبری 20W 30W با کارایی بالا و مقاومت در برابر حرارت کم

فلاش دیافراگم بزرگ فلاپ چیپ Cob رهبری 20W 30W با کارایی بالا و مقاومت در برابر حرارت کم

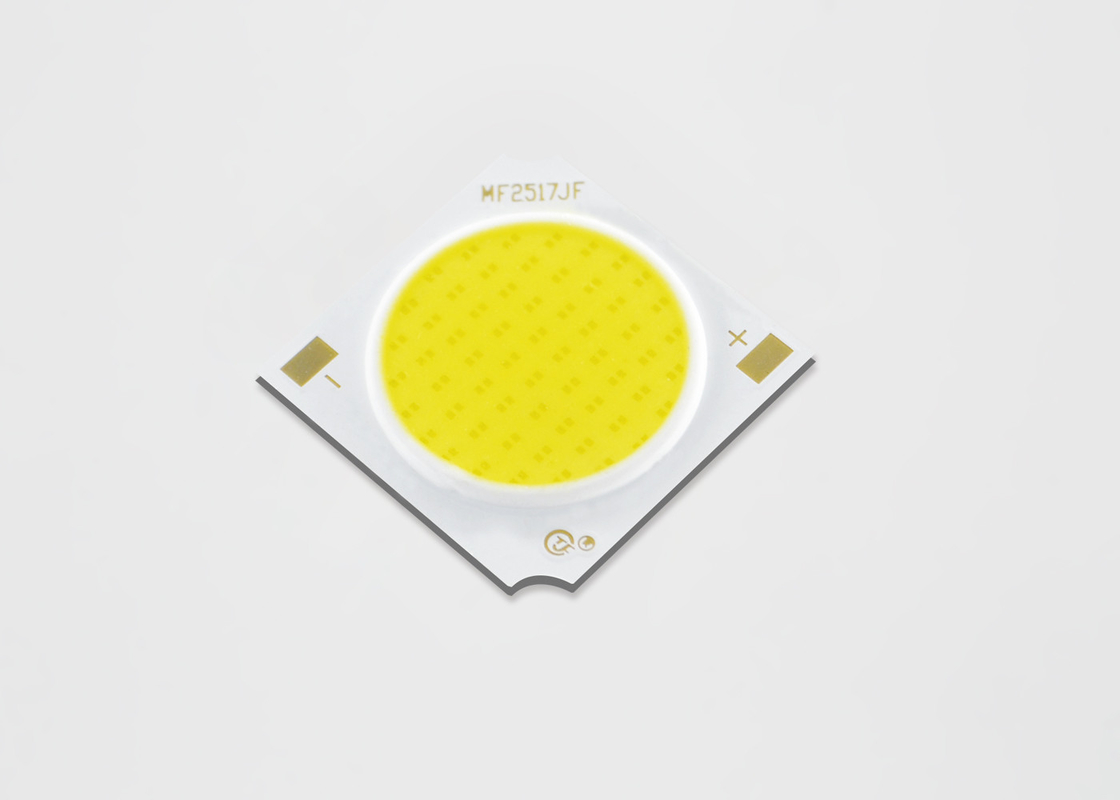

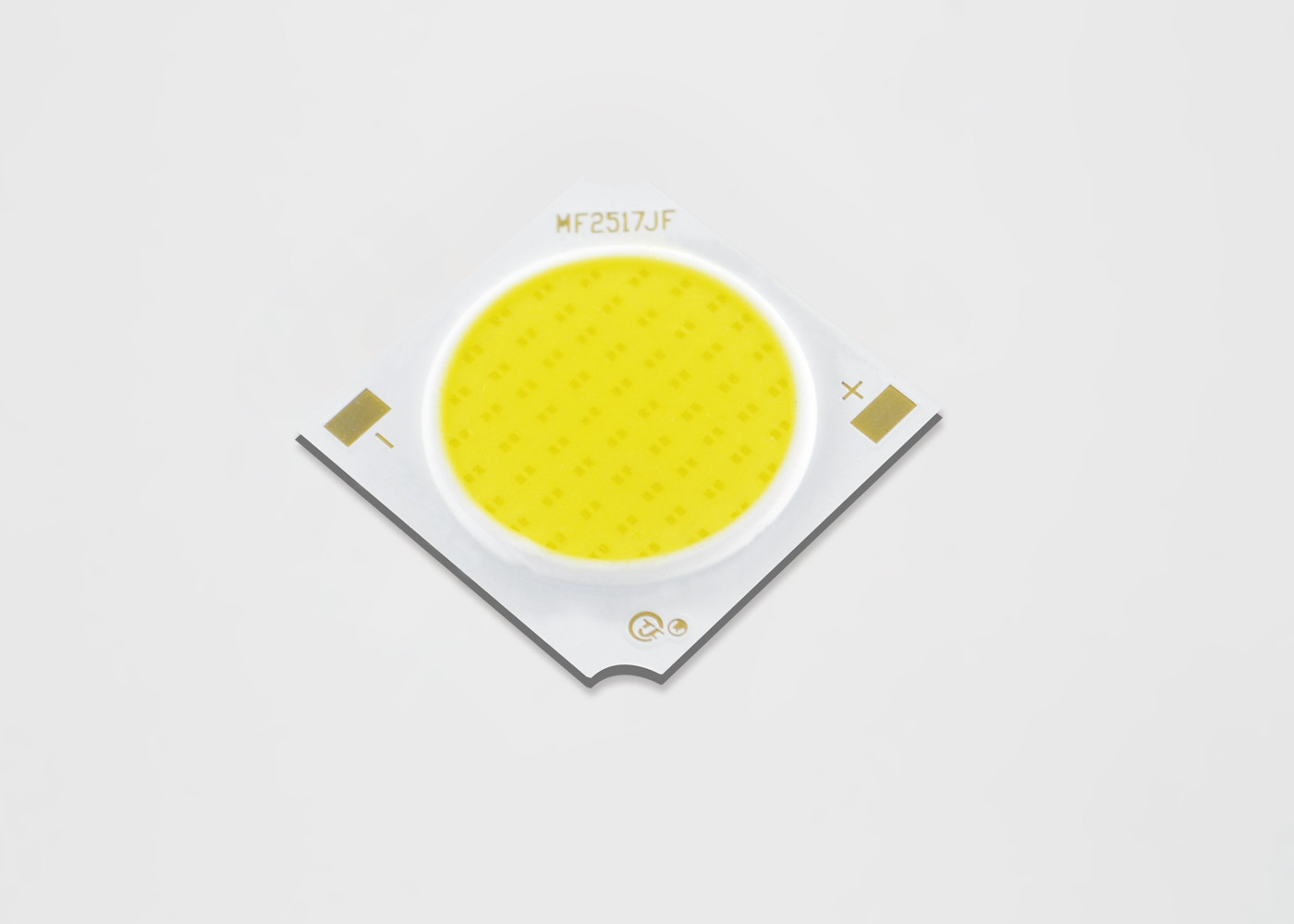

Big Luminous Area Flip Chip Cob Led 20W 30W High Efficiency And Low Thermal Resistance
Big Luminous Area Flip Chip Cob Led 20W 30W High Efficiency And Low Thermal Resistance
اطلاعات پایه
محل منبع: شنژن
نام تجاری: TYF
گواهی: CE,RoHs
شماره مدل: MF2517
مقدار حداقل تعداد سفارش: مذاکره
قیمت: قابل مذاکره
زمان تحویل: 5-7 روز
شرایط پرداخت: D / A، D / P، T / T، Western Union، MoneyGram
قابلیت ارائه: 1،000،000 PCS / day
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
انتشار رنگ: سفید گرم، طبیعی سفید، سرد سفید مواد تراشه: Bridgelux
تایپ کنید: COB LED کاربرد: چراغ COB ​​LED لامپ می شود
نام محصول: تراشه انعطاف پذیر گارانتی: 5 سال
برجسته کردن:

تلنگر تراشه cob

,

bridgelux تراشه رهبری

توضیحات محصول

20W 30W بزرگ نورانی منطقه ساکنان تلنگر تراشه داخلی downlights

• کارایی 128LM / W معمولی برای 3000K، 80CRI

• منبع نور تراکم شاتر بالا

• یکنواخت، روشنایی با کیفیت بالا

• حداقل 70، 80 و 90 گزینه CRI

• مسیر حرارتی StreaCLined

• ENERGY STAR® / ANSI سازگار با رنگ binning ساختار با استاندارد 2، 3 و 5 SDCM

• صرفه جویی در انرژی بیشتر از لامپ های رشته ای، هالوژن و فلورسنت

• ولتاژ بالا یا ولتاژ پایین ولتاژ DC

• سری محصولات و آرم شرکت در جلو

• سازگار با RoHS

2، Nomenclature محصول

شماره قطعه شماره برای آرایه های سری TYF ML سری به شرح زیر است:

شماره قطعه قدرت معمولی (W) CCT نامی (K) حداقل پالس شار (lm) پالس شبیه (lm) ولتاژ معمولی (V) جریان فعلی (mA) اثربخشی معمول (lm / W)
ML13070302P530E * 7 3.1 3000 کیلوگرم 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 کیلو 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 کیلوگرم 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 کیلو 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 کیلو 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 کیلو 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 کیلو 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 کیلو 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 کیلوگرم 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 کیلو 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 کیلوگرم 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 کیلو 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 کیلو 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 کیلو 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 کیلو 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 کیلو 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 کیلوگرم 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 کیلو 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 کیلوگرم 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 کیلو 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 کیلو 321 357 9.6 320 115

4، برنامه های کاربردی:

5. خواص نوری

5.1 اطلاعات رنگ زدن


شکل 1: نمودار باند های تست در فضای رنگ xy (شرایط آزمون پالس، Tj = 25 ° C)

CIE1931-x

جدول 38: تعریف رنگ بنای مکعام MacAdam دو مرحله ای تا 5 مرحله ای برای محدوده هسته TBC CoB

اسمی

CCT

مرکز نقطه اوج اصلی (a، b)

اپیپسی

چرخش فرشته، θ

ایکس ی 2 مرحله ای 3 مرحله ای 5 گام
2200 کیلو بایت 0.5018 0.4153 (0.0048، 0.0027) (0.0072، 0.0041) (0.0120، 0.0067) 39.9
2500 کیلو بایت 0.4806 0.4141 (0.0050، 0.0027) (0.0076، 0.0041) (0.0126، 0.0068) 53.1
27 00 K 0.4575 0.4101 (0.0053، 0.0027) (0.0080، 0.0041) (0.0133، 0.0068) 54.1
3000 کیلو 0.4338 0.4030 (0.0057، 0.0028) (0.0086، 0.0042) (0.0142، 0.0069) 53.7
3500 کیلو بایت 0.4073 0.3917 (0.0062، 0.0028) (0.0093، 0.0041) (0.0155، 0.0069) 54.0
4000 کیلوگرم 0.3818 0.3797 (0.0063، 0.0027) (0.0093، 0.0042) (0.0157، 0.0068) 53.4
5000 کیلو 0.3447 0.3553 (0.0054، 0.0024) (0.0081، 0.0035) (0.0135، 0.0059) 59.8
5700 کیلوگرم 0.3290 0.3417 (0.0048، 0.0021) (0.0072، 0.0032) (0.0119، 0.0052) 58.8
6500 کیلو بایت 0.3123 0.3282 (0.0044، 0.0018) (0.0066، 0.0027) (0.0110، 0.0045) 58.1

6، حداکثر امتیاز مطلق


6.1 جدول 39: امتیازات حداکثر


یادداشت ها برای جدول 39:

  • آرایه ها را در جریان های بالاتر هدایت می کند اما تعمیر و نگهداری لومن می تواند کاهش یابد.
  • جريان مناسب فعلی بايد حفظ شود تا دمای اتصال تقريبا کمتر از حداکثر باشد
  • عملكرد پالس شده با درایو حداكثر درایو برابر با حداكثر جریان پیمانه پالس شده قابل قبول است اگر زمان پالس ≤1ms در هر چرخه و چرخه كار ≤10٪
  • دیودهای نوری طراحی نشده اند که در ولتاژ معکوس هدایت شوند و تحت این شرایط نور تولید نمی شود. حداکثر امتیاز فقط برای مرجع ارائه شده است

یادداشت ها: 1. تحمل ابعاد ± 0.2mm است مگر اینکه دیگر ذکر شده باشد. 2. نقطه اندازه گیری Tc در کاتد

8، احتیاط

شرایط امتداد توصیه شده

برای لحیم کاری دستی لطفا لحیم کاری بدون سرب را استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a اجرا شود

دمای کمتر از 350 درجه سانتیگراد و باید در عرض یک و نیم ثانیه برای یک زمین کامل شود. نیروی خارجی نباید اعمال شود

بخشی از رزین در حالی که لحیم کاری اجرا شده است. بعد از اتمام محصول، باید لحیم کاری انجام شود

بازگشت به درجه حرارت محیط احتیاط: کنترل دما

9، بسته بندی و برچسب گذاری

بسته بندی محصول و برچسب گذاری
