| محل منبع: | شنژن |
|---|---|
| نام تجاری: | TYF |
| گواهی: | CE,RoHs |
| شماره مدل: | M25-01L |
| مقدار حداقل تعداد سفارش: | مذاکره |
| قیمت: | negotiable |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | D / A، D / P، T / T، Western Union، MoneyGram |
| قابلیت ارائه: | 1،000،000 PCS / day |
| قدرت: | 5W | مواد تراشه: | Bridgelux |
|---|---|---|---|
| تایپ کنید: | COB LED | کاربرد: | چراغ COB LED لامپ می شود |
| نام محصول: | COB LED | طول عمر: | 50000 ساعت |
| برجسته کردن: | تراشه رهبری Cob,تراشه های نوری منجر شده است |
||

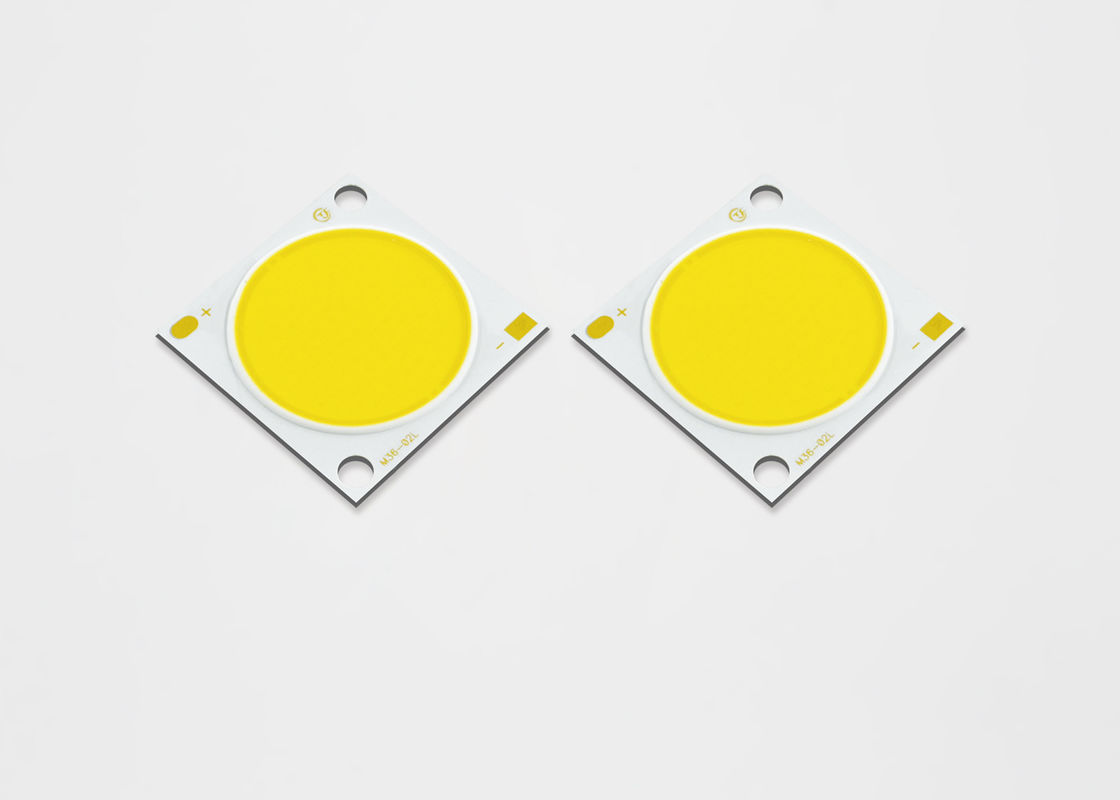

15W Bridgleux CL COB عملکرد بالا LM80 LED COB CHIP LED نور داخلی COB 160lm / w
• کارایی 155LM / W معمولی برای 3000K، 80CRI
• منبع نور تراکم شاتر بالا
• یکنواخت، روشنایی با کیفیت بالا
• حداقل 70، 80 و 90 گزینه CRI
• مسیر حرارتی StreaCLined
• ENERGY STAR® / ANSI رنگ سازگار با رنگ
ساختار با استاندارد 2، 3 و 5 SDCM
• بیشتر انرژی کارآمدتر از هالوژن و لامپ های خورشیدی
و لامپهای فلورسنت
• ولتاژ بالا یا ولتاژ پایین ولتاژ DC
• سری محصولات و آرم شرکت در جلو
• سازگار با RoHS
شماره قطعه شماره برای آرایه های سری TYF ML سری به شرح زیر است:
شماره قطعه | قدرت معمولی (W) | CCT نامی (K) | CRI | حداقل پالس شار (lm) | پالس شبیه (lm) | ولتاژ معمولی (V) | جریان فعلی (mA) | اثربخشی معمول (lm / W) |
| CL25171205P430E * 7 | 15.3 | 3000 کیلوگرم | 70 | 2348 | 2525 | 34 | 450 | 165 |
| CL25171205P435E * 7 | 15.3 | 3500 کیلو | 70 | 2376 | 2555 | 34 | 450 | 167 |
| CL25171205P440E * 7 | 15.3 | 4000 کیلوگرم | 70 | 2419 | 2601 | 34 | 450 | 170 |
| CL25171205P450E * 7 | 15.3 | 5000 کیلو | 70 | 2447 | 2632 | 34 | 450 | 172 |
| CL25171205P4 * 7E * 7 | 15.3 | 5700 کیلو | 70 | 2462 | 2647 | 34 | 450 | 173 |
| CL25171205P465E * 7 | 15.3 | 6500 کیلو | 70 | 2447 | 2632 | 34 | 450 | 172 |
| CL25171205P422E * 8 | 15.3 | 2200 کیلو | 80 | 1964 | 2111 | 34 | 450 | 138 |
| CL25171205P427E * 8 | 15.3 | 2700 کیلو | 80 | 2106 | 2264 | 34 | 450 | 148 |
| CL25171205P430E * 8 | 15.3 | 3000 کیلوگرم | 80 | 2191 | 2356 | 34 | 450 | 154 |
| CL25171205P435E * 8 | 15.3 | 3500 کیلو | 80 | 2220 | 2387 | 34 | 450 | 156 |
| CL25171205P440E * 8 | 15.3 | 4000 کیلوگرم | 80 | 2248 | 2417 | 34 | 450 | 158 |
| CL25171205P450E * 8 | 15.3 | 5000 کیلو | 80 | 2277 | 2448 | 34 | 450 | 160 |
| CL25171205P457E * 8 | 15.3 | 5700 کیلو | 80 | 2291 | 2462 | 34 | 450 | 161 |
| CL25171205P465E * 8 | 15.3 | 6500 کیلو | 80 | 2277 | 2448 | 34 | 450 | 160 |
| CL25171205P422E * 9 | 15.3 | 2200 کیلو | 90 | 1707 | 1836 | 34 | 450 | 120 |
| CL25171205P427E * 9 | 15.3 | 2700 کیلو | 90 | 1821 | 1958 | 34 | 450 | 128 |
| CL25171205P430E * 9 | 15.3 | 3000 کیلوگرم | 90 | 1892 | 2035 | 34 | 450 | 133 |
| CL25171205P435E * 9 | 15.3 | 3500 کیلو | 90 | 1935 | 2081 | 34 | 450 | 136 |
| CL25171205P440E * 9 | 15.3 | 4000 کیلوگرم | 90 | 1964 | 2111 | 34 | 450 | 138 |
| CL25171205P450E * 9 | 15.3 | 5000 کیلو | 90 | 1978 | 2127 | 34 | 450 | 139 |
| CL25171205P457E * 9 | 15.3 | 5700 کیلو | 90 | 1992 | 2142 | 34 | 450 | 140 |
5.1 اطلاعات رنگ زدن
شکل 1: نمودار باند های تست در فضای رنگ xy (شرایط آزمون پالس، Tj = 25 ° C)
CIE1931-x
جدول 38: تعریف رنگ بنای مکعام MacAdam دو مرحله ای تا 5 مرحله ای برای محدوده هسته TBC CoB
اسمی CCT | مرکز نقطه | اوج اصلی (a، b) | اپیپسی چرخش فرشته، θ | |||
| ایکس | ی | 2 مرحله ای | 3 مرحله ای | 5 گام | ||
| 2200 کیلو بایت | 0.5018 | 0.4153 | (0.0048، 0.0027) | (0.0072، 0.0041) | (0.0120، 0.0067) | 39.9 |
| 2500 کیلو بایت | 0.4806 | 0.4141 | (0.0050، 0.0027) | (0.0076، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 27 00 K | 0.4575 | 0.4101 | (0.0053، 0.0027) | (0.0080، 0.0041) | (0.0133، 0.0068) | 54.1 |
| 3000 کیلو | 0.4338 | 0.4030 | (0.0057، 0.0028) | (0.0086، 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 کیلو بایت | 0.4073 | 0.3917 | (0.0062، 0.0028) | (0.0093، 0.0041) | (0.0155، 0.0069) | 54.0 |
| 4000 کیلوگرم | 0.3818 | 0.3797 | (0.0063، 0.0027) | (0.0093، 0.0042) | (0.0157، 0.0068) | 53.4 |
| 5000 کیلو | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081، 0.0035) | (0.0135، 0.0059) | 59.8 |
| 5700 کیلوگرم | 0.3290 | 0.3417 | (0.0048، 0.0021) | (0.0072، 0.0032) | (0.0119، 0.0052) | 58.8 |
| 6500 کیلو بایت | 0.3123 | 0.3282 | (0.0044، 0.0018) | (0.0066، 0.0027) | (0.0110، 0.0045) | 58.1 |
6، حداکثر امتیاز مطلق
6.1 جدول 39: امتیازات حداکثر
یادداشت ها برای جدول 39:
یادداشت ها: 1. تحمل ابعاد ± 0.2mm است مگر اینکه دیگر ذکر شده باشد. 2. نقطه اندازه گیری Tc در کاتد
شرایط امتداد توصیه شده
برای لحیم کاری دستی لطفا لحیم کاری بدون سرب را استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a اجرا شود
دمای کمتر از 350 درجه سانتیگراد و باید در عرض یک و نیم ثانیه برای یک زمین کامل شود. نیروی خارجی نباید اعمال شود
بخشی از رزین در حالی که لحیم کاری اجرا شده است. بعد از اتمام محصول، باید لحیم کاری انجام شود
بازگشت به درجه حرارت محیط احتیاط: کنترل دما
بسته بندی محصول و برچسب گذاری
