| محل منبع: | شنژن |
|---|---|
| نام تجاری: | TYF |
| گواهی: | CE,RoHs, LM80 |
| شماره مدل: | HF4027JX15C8 |
| مقدار حداقل تعداد سفارش: | مذاکره |
| قیمت: | negotiable |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | D / A، D / P، T / T، Western Union، MoneyGram |
| قابلیت ارائه: | 1،000،000 PCS / day |
| گواهی: | RoHS | تایپ کنید: | COB LED |
|---|---|---|---|
| انتشار رنگ: | سفید گرم / سفید طبیعی / سفید خالص / سفید سرد / سفید سرد | کاربرد: | چراغ رشد LED |
| طول عمر: | 50000 ساعت | نام محصول: | تراشه 10 وات 30 وات 50 وات 100 وات طیف پرقدرت RGB COB LED رشد نور |
| برجسته کردن: | ال ای دی لامپ پرتوان سفید گرم,ال ای دی کاب با قدرت بالا 130lm/W,تراشه رشد نور LED ANSI |
||

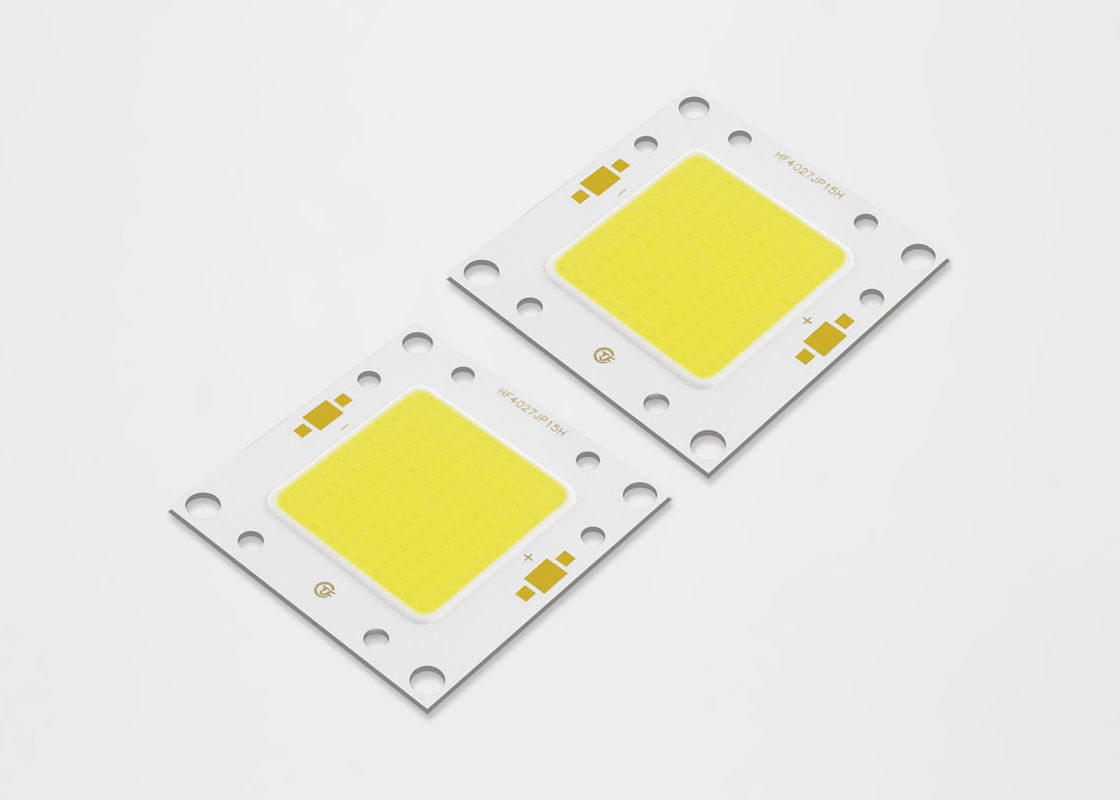

تراشه LED 100 واتی گرم، تراشه LED رشد نور LED Bridgelux Full Spectrum
• کارایی 130lm/W معمولی برای 3000K, 80CRI
• منبع نور فشرده با چگالی شار بالا
• روشنایی یکنواخت و با کیفیت بالا
• حداقل 70، 80، و 90 گزینه CRI
• مسیر حرارتی صاف شده
• رنگ بندی مطابق با ENERGY STAR® / ANSI ساختار با استاندارد 2، 3 و 5 SDCM
• انرژی کارآمدتر از هالوژن های رشته ای و لامپ های فلورسنت
• عملکرد DC ولتاژ بالا یا ولتاژ پایین
• سری محصول و لوگوی شرکت در جلو
• سازگار با RoHS
تعیین شماره قطعه برای آرایه های LED سری TYF ML به شرح زیر توضیح داده شده است:
| مورد شماره. | P(W) | CCT(K) | CRI | MIN (lm) |
MAX (lm) |
ولتاژ (V) | CURRENT(mA) | (LM/W) |
| HF40251006PB | 30 | 3000 K | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500 K | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000 K | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000 K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700 K | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500 K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000 K | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500 K | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000 K | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000 K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700 K | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500 K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 K | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 K | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 K | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| HF40251010PB | 50 | 5000 K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 5700 K | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| HF40251010PB | 50 | 6500 K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 3000 K | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| HF40251010PB | 50 | 3500 K | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| HF40251010PB | 50 | 4000 K | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| HF40251010PB | 50 | 5000 K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| HF40251010PB | 50 | 5700 K | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| HF40251010PB | 50 | 6500 K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
5.1 اطلاعات رنگ بندی
شکل 1: نمودار سطل های تست در فضای رنگی xy (شرایط تست پالسی، Tj = 25 درجه سانتی گراد)
CIE1931-x
جدول 38: تعاریف سطل رنگ بیضی مک آدام 2 مرحله ای تا 5 مرحله ای برای محدوده هسته TYF CoB
|
اسمی CCT |
نقطه مرکزی | محور اصلی (a, b) |
بیضی
فرشته چرخشی،θ |
|||
| ایکس | Y | 2-مرحله ای | 3-مرحله ای | 5-مرحله ای | ||
| 2200 هزار | 0.5018 | 0.4153 | (0.0048، 0.0027) | (0.0072, 0.0041) | (0.0120، 0.0067) | 39.9 |
| 2500 هزار | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 2700ک | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000 هزار | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 هزار | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155، 0.0069) | 54.0 |
| 4000 هزار | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 هزار | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700 هزار | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119، 0.0052) | 58.8 |
| 6500 هزار | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066، 0.0027) | (0.0110، 0.0045) | 58.1 |
6.1 جدول 39: حداکثر رتبه بندی
نکات جدول 39:
یادداشت ها: 1. تمام ابعاد تحمل ± 0.2 میلی متر است مگر اینکه به طور دیگری ذکر شده باشد.2. نقطه اندازه گیری Tc در کاتد
8
شرایط لحیم کاری توصیه شده
برای لحیم کاری دستیلطفا از لحیم کاری بدون سرب استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a انجام شود
دمای کمتر از 350 درجه سانتیگراد، و باید در عرض 3.5 ثانیه برای یک زمین به پایان برسد.هیچ نیروی خارجی نباید اعمال شود
به بخش رزین در حالی که لحیم کاری اجرا می شود.فرآیند بعدی لحیم کاری باید پس از تولید محصول انجام شود
بازگشت به دمای محیطاحتیاط: کنترل دما
بسته بندی و برچسب گذاری محصول
