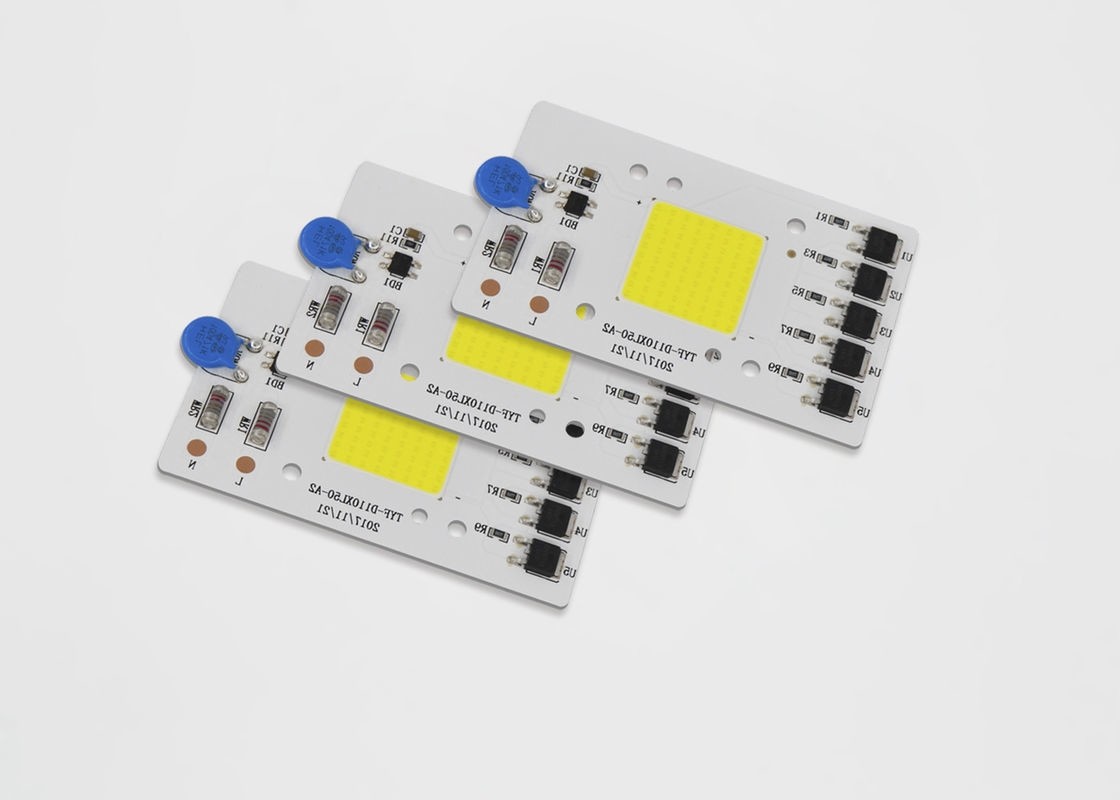

تراشه Bridgelux با کیفیت بالا 50W 30W Ac Cob LED Dimmable For Flood Light
1. جزئیات:
نام مورد: ماژول AC COB برای لامپ های LED در فضای باز
نوع محصول: ماژول AC
ولتاژ: 110 ولت / 220 ولت
محل مبدا: شنژن، چین
مدل: TYF D5284
MOQ: 100 قطعه
1.1 مشخصات محصول
- مستقیماً به ولتاژ خط AC متصل می شود
- راندمان و ضریب توان بالا
- طول عمر طولانی
- BOM ساده
- سازگار با روش
- تنظیم ولتاژ خط
- مونتاژ آسان
2. برنامه های کاربردی:
3. ویژگی های الکتریکی و نوری(تا=25℃) جدول 2-1
| آیتم |
نماد |
واحد |
معمول مقدار |
| ولتاژ ورودی |
وین |
V |
230 |
| جریان ورودی |
اگر |
mA |
236.2 |
| فرکانس عملیاتی |
اف |
هرتز |
50/60 |
| ورودی برق |
پ |
دبلیو |
49.49 |
| ضریب قدرت |
PF |
％ |
0.911 |
| اعوجاج هارمونیک کل |
THD |
％ |
45.7٪ |
| نوع کم نور |
RNA □ TRIAC □ PWM □ 0-10 ولت □ DALI □ DMX □ هوشمند □ سایر |
| ظرفیت موج |
در مقابل |
KV |
1 |
| قدرت الکتریکی (AC) |
Ve |
KV |
1.5 |
| عملیات/دمای کیس |
Ta/Tc |
℃ |
25/85 |
| پارامترهای LED |
COB |
| شار نورانی |
Φv |
Lm |
4680.9 |
| راندمان نورانی |
ηv |
Lm/w |
94.57 |
| دمای رنگ |
CCT |
ک |
6381 |
| شاخص رندر رنگ |
Ra/CRI |
％ |
70.2/59.0 |
| توزیع نور |
- |
- |
|
| زاویه دید |
2θ 1/2 |
درجه |
- |
3.1 حداکثر مطلق رتبه بندی (Ta = 25℃) جدول 2-4
| آیتم |
نماد |
واحد |
مقدار |
| اتلاف قدرت |
Pd |
دبلیو |
52.5 |
| جریان AC (RMS) |
اگر |
mA |
248.5 |
| ولتاژ متناوب (RMS) |
وین |
V |
220 تا 240 |
| دمای اتصال LED |
Tj-LED |
℃ |
120 |
| دمای اتصال آی سی |
Tj-IC |
℃ |
150 |
| بالای آی سی دمای آی سی |
Tp |
℃ |
100 |
| مقاومت حرارتی LED (نقطه اتصال / لحیم کاری) |
Rthj-s |
℃/W |
20 |
| مقاومت حرارتی آی سی (نقطه اتصال / لحیم کاری) |
Rthj-s |
℃/W |
40 |
| دمای عملیاتی |
به |
℃ |
-20~+85 |
| دمای ذخیره سازی |
Ts |
℃ |
-40 ~ 100 |
| حساسیت ESD (HBM) |
Vsd |
KV |
± 2 |
| دمای لحیم کاری (جریان مجدد) |
Tsld |
℃ |
- |
| دمای لحیم کاری (دستی) |
Tsld |
℃ |
350 3S |
4. خواص نوری
4.1 سطل های رنگی
TYF با استاندارد ANSI C78.377A برای ساختار سطل رنگی خود مطابقت دارد.برای هر چهارگوش ANSI برای محدوده CCT 2700K تا 6500K، TYF 5 Bin و 3 Bin ارائه می دهد.
شکل 4-1-1 سطل رنگی
جدول 4-1-2 سطل های 5 مرحله ای
| CCT |
مراحل |
Cx |
Cy |
آ |
ب |
تتا |
| 2700 هزار |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000 هزار |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500 هزار |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000 هزار |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000 هزار |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700 هزار |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000 هزار |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
جدول 4--1-3 سطل های 3 مرحله ای
| CCT |
مراحل |
Cx |
Cy |
آ |
ب |
تتا |
| 2700 هزار |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000 هزار |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500 هزار |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000 هزار |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000 هزار |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700 هزار |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000 هزار |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 منحنی های الکتریکی و نوری معمولی
شکل 4-2-1 توان نسبی در مقابل ولتاژ، Tآ =25℃
شکل 4-2-2 شار نوری نسبی در مقابل ولتاژ، Tآ =25℃
شکل 4-2-3 الگوی تابشی، Tآ =25℃
5. مشخصات کلیدی/ویژگی های ویژه:
1. مستقیماً به خط AC برانید ولتاژ: 120/230 ولت، بدون درایور AC/DC
2. با OTR، OVP، OCP، ظرفیت افزایش، 1000 ولت
3. گواهینامه های PF بالا، CE/UL
4. ثبات رنگ خوب، CRI بالا
5. دمای محیط: -20-50℃، دمای مورد: <70℃
6. اندازه کوچک، طراحی انعطاف پذیر، اندازه PCB، CCT، قدرت، می تواند با توجه به خواسته های مشتری سفارشی شود.
7. طول عمر> 30000 ساعت
