LED خانواده ماژول LED با عملکرد بالاتر با استحکام برتر شناخته شده، قابلیت اطمینان بالا، طول عمر طولانی، مقاومت حرارتی کم.به طور کامل به برنامه هایی که نیاز به راندمان بالا و طول عمر طولانی دارند، رسیدگی می کند.LED های مهندسی شده برای ارائه طول موج های دقیق نور مورد نیاز برای بهبود عملکرد محصول.
سری ماژول LED برای سهولت طراحی سیستم برای برنامه های باغبانی ساخته شده است.سری LED ماژول تنها LED های موجود امروزی را ارائه می دهد که بر اساس شار فوتون فتوسنتزی (PPF) محفظه شده و آزمایش شده اند.
امکانات:
• زاویه دید ماژول LED در 50 % IV: 120 درجه
• گزینه های بسته LED 5.0mm x 5.4mm برای آزادی طراحی.
• رنگ: 660 نانومتر (قرمز عمیق)، 450 نانومتر (آبی رویال)، سفید (3000K-7000K).
• سازگار با RoHS، بدون سرب و Reach.
• LM 80
برنامه های کاربردی:
• باغبانی

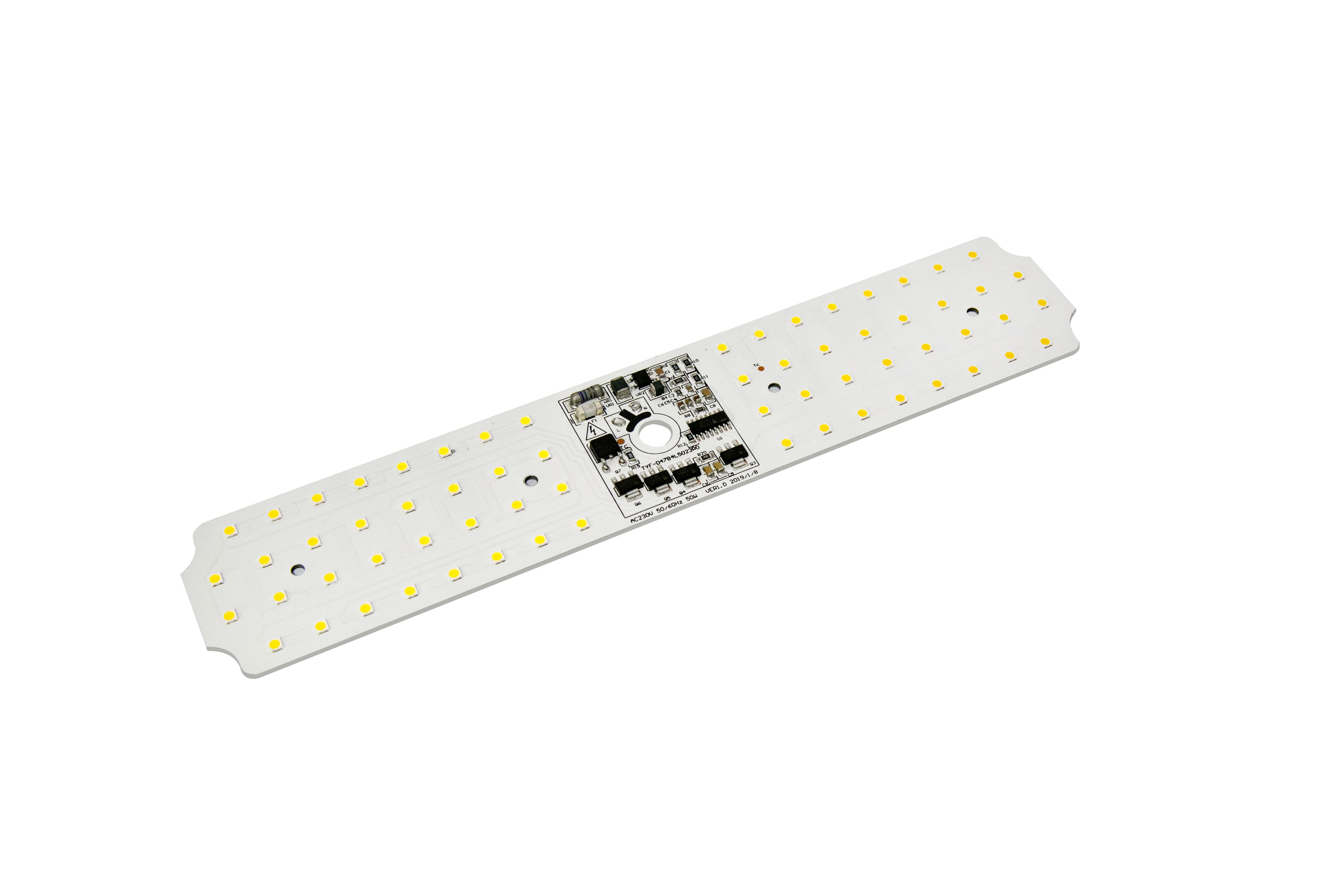

1. ابعاد مکانیکی
| مورد |
واحد |
بعد، ابعاد، اندازه |
تحمل |
تذکر دهید |
| طول ماژول |
میلی متر |
561 |
0.3 ± |
|
| عرض ماژول |
میلی متر |
22 |
0.3 ± |
|
| ارتفاع ماژول |
میلی متر |
1.5 |
0.1 ± |
|
| سوراخ پیچ |
میلی متر |
3.1 |
0.1 ± |
|
| وزن ماژول |
g |
|
|
جدول 1. حداکثر امتیازات مطلق
| مورد |
واحد |
معمول |
| مدت عمر رتبه بندی شده |
ساعت ها |
> 50000H |
| حفاظت از ورود (IP) |
- |
- |
| دمای محیط / عملیاتی (ta) |
℃ |
-20℃~50℃ |
| دمای ذخیره سازی |
℃ |
-30℃~80℃ |
| جریان پیشرو DC / دمای عملیاتی |
mA |
1750 |
| ولتاژ کاری برای عایق کاری |
V |
28-34 |
| قدرت محدود کننده |
دبلیو |
120 |
| ضریب دمای معمولی ولتاژ رو به جلو |
mV/°C |
-22 |
|
مقاومت حرارتی معمولی - اتصال
حداقل حداکثر معمولی به پد لحیم کاری
|
°C/W |
10 |
| حد الکترواستاتیک (ESD) |
V |
2000 HBM |
| دمای محل اتصال |
℃ |
120 |
یادداشت برای جداول
- Tj=25 درجه سانتی گراد اندازه گیری شد.
- Ta: دمای محیط.
- طول عمر دارای رتبه، Ta<85°C.
- حداکثر توان و جریان مثبت به معنای حداکثر مقدار تنظیم دمای پایین منبع نور LED با استفاده از هیت سینک مناسب است.
- برای اینکه دمای Tj را کمتر از حد مجاز نگه دارید، باید مطمئن شوید که رادیاتور عملکرد اتلاف حرارت کافی را دارد.اندازه گیری دمای سطح: TC در این نقطه در شکل زیر نشان داده شده است.طول عمر لامپ را می توان با توجه به دمای TC قضاوت کرد.برگه اطلاعات محصول مربوط به طول عمر دمای TC است
2.2 مشخصات الکتریکی - نوری
جدول 2. ویژگی های نوری برای سری ماژول های LED در شرایط تست مشخص شده IF=DC 1750mA, Tj=25°C.
| مورد |
واحد |
معمول |
| شار نورانی |
lm |
8500 |
| اثربخشی نورانی |
Lm / W |
170lm/W |
| ولتاژ بهره برداری |
V |
30 |
| توان مصرفی برق |
دبلیو |
50 |
| PPF |
u mol/s |
280 |
| PPE |
u mol/j |
2.8 |
یادداشت برای جداول
- ماژول LED TYF تحمل شار نوری ± 8% را برای باغبانی ماژول LED حفظ می کند.
- ماژول TYF LED تحمل 8 ± PPF را برای باغبانی ماژول LED حفظ می کند.
- ماژول TYF LED تحمل 8 ± PPF را برای باغبانی ماژول LED حفظ می کند.
- ماژول LED TYF تحمل عملکرد ± 2 ولت را برای باغبانی ماژول LED حفظ می کند
2.3 راهنمای انتخاب محصول.
جدول 3. عملکرد محصول ماژول LED در IF=DC 1750mA, Tj=25°C.
| شماره قطعه |
PAR (W) |
PPF (μ mol/s) |
PPE (μ mol/s) |
جمع ٪ |
| TYF-D22A505032H0 |
حداقل |
حداکثر |
حداقل |
حداکثر |
معمول |
معمول |
| 400-700 نانومتر |
29 |
31 |
135 |
145 |
2.81 |
98.17٪ |
| 380-800 نانومتر |
29 |
31 |
140 |
150 |
2.88 |
100% |
| 300-400 نانومتر |
0 |
0.05 |
0 |
0.02 |
0.00023 |
0.01٪ |
| 400-500 نانومتر |
4.5 |
6 |
21 |
23 |
0.439 |
19.06٪ |
| 500-600 نانومتر |
10.5 |
12 |
50 |
55 |
1.07 |
38.63٪ |
| 600-700 نانومتر |
11.5 |
12.5 |
65 |
68 |
1.33 |
41.43٪ |
| 700-800 نانومتر |
0.3 |
0.8 |
3 |
4 |
0.0683 |
1.88٪ |
یادداشت برای جداول
1. TYF تحمل 8±% در μ mol/s را برای باغبانی ماژول LED حفظ می کند.
2. PAR تابش فعال فتوسنتزی از 400 تا 700 نانومتر است.
3. PPF تابش فعال فتوسنتزی از 400 تا 700 نانومتر است.
4. دور قرمز معمولی PPF و Par از 700 تا 800 نانومتر اندازه گیری می شود
2.4 ویژگی های نوری
جدول 4. ویژگی های نوری برای سری ماژول های LED در شرایط تست مشخص شده 3500 میلی آمپر، Tc=85 درجه سانتی گراد.
| شماره قطعه |
کل معمولی
شامل زاویه
|
معمول
زاویه دید
|
| TYF-D22A505032H0 |
150 |
120 |
نکات جدول 2:
1. زاویه کل که در آن 90٪ از کل شار نور گرفته شده است.
2. زاویه دید، محور خاموش، زاویه ای از خط مرکزی لامپ است که در آن شدت نور ½ مقدار اوج است.
- 3 منحنی مشخصه
-
3.1 مشخصه توزیع توان طیفی
-
- گواهینامه و اعلامیه
-
| مورد |
مطابق با |
تذکر دهید |
|
اعلامیه
|
ROHS |
مواد و مواد خطرناک |
| |
رسیدن |
مواد و مواد خطرناک |
| |
CE |
EMC LVD |
| |
LM80 |
Photon Flux Maintenance Q90> 36000H |
| |
62471 |
ایمنی فوتوبیولوژیکی لامپ ها |
- 4 احتیاط
- احتیاط: خطر الکتریسیته ساکن
-
5.1.1 ال ای دی ها به الکتریسیته ساکن و نوسان حساس هستند.توصیه می شود هنگام کار با ماژول های LED از مچ بند یا دستکش ضد الکترواستاتیک استفاده کنید.اگر ولتاژ بیش از حداکثر امتیاز مطلق به LED اعمال شود، ممکن است باعث آسیب یا حتی تخریب دستگاه های LED شود.ال‌ای‌دی‌های آسیب‌دیده ممکن است برخی از ویژگی‌های غیرعادی مانند افزایش جریان نشتی، کاهش ولتاژ روشن شدن، یا روشنایی غیرعادی LEDها در جریان کم را نشان دهند.
6.1.2 مدیریت TYF LED SMD به اقدامات متقابل در برابر الکتریسیته ساکن نیاز دارد زیرا این یک محصول نیمه هادی است.لطفاً اقدامات کافی را برای جلوگیری از تولید الکتریسیته ساکن مانند استفاده از مچ بند یا دستکش ضد الکتریسیته ساکن هنگام کار با این محصول انجام دهید.هر واحد تولیدی در رابطه با محصول (کارخانه، تجهیزات، ماشین آلات، ماشین حامل و واحد حمل و نقل) باید به زمین متصل باشد و لطفاً از شارژ الکتریکی محصول خودداری کنید.حساسیت ESD این محصول 2000 ولت (HBM، بر اساس JEITA ED-4701/304) است.پس از مونتاژ LED ها در محصول(های) نهایی خود، توصیه می شود بررسی کنید که آیا LED های مونتاژ شده توسط الکتریسیته ساکن (پدیده نشتی الکتریکی) آسیب دیده اند یا خیر.
6.1.3.انتخاب منبع تغذیه: این محصول با استفاده از درایور جریان ثابت تغذیه می شود و جریان خروجی محدوده توان مطابق با الزامات دفترچه مشخصات است، در صورت استفاده از منبع ولتاژ ثابت یا شرایط دیگر، لطفاً ارزیابی ریسک را انجام دهید.لطفاً فاصله خزش و فاصله را در محصول نهایی در نظر بگیرید.
6.1.4 ناحیه رزین بسیار حساس است، لطفاً از دست زدن، فشار دادن، لمس کردن یا مالش آن خودداری کنید.
5.2 احتیاط: کنترل دما
دمای پیشنهادی در Tc< 85 ℃ و دمای فسفر در Tc< 115 ℃، در صورت تجاوز، مشتری نیاز به ارزیابی قابلیت اطمینان دارد.
5.3 احتیاط: خطر قرار گرفتن در معرض مواد شیمیایی
5.3.1 این ماژول LED نباید در هیچ نوع مایعی مانند آب، روغن، حلال آلی و غیره استفاده شود. در صورت نیاز به شستشو، استفاده از IPA توصیه می شود.هنگام استفاده از حلال های دیگر، باید از قبل تأیید شود که آیا حلال ها ممکن است با مواد ماژول واکنش دهند یا خیر.حلال های ممنوعه فریون نباید استفاده شوند.با استفاده از پاک کننده اولتراسونیک تمیز نکنید.
5.3.2 قرار گرفتن در معرض برخی از مواد شیمیایی که معمولاً در تولید و مونتاژ لامپ استفاده می شود می تواند باعث آسیب به LED SMD شود.لطفاً برای اطلاعات بیشتر به دستورالعمل نصب TYF مراجعه کنید.در صورت استفاده از محصول در هر یک از شرایط زیر، لطفاً قابلیت اطمینان را تأیید کنید.مانند: مرطوب، یخبندان، هوای نمک، گازهای خورنده (C1، H2S، که در آن NH3، SO2، NOX).قرار گرفتن در معرض نور خورشید، قرار گرفتن در فضای باز، گرد و غبار.آب، روغن، مایع پزشکی و حلال آلی.
5.3.3 VOCs (ترکیبات آلی فرار) را می توان از چسب ها، شار، سخت کننده یا افزودنی های آلی مورد استفاده در چراغ ها (لوازم) تولید کرد.محفظه سیلیکونی LED شفاف به آن مواد شیمیایی نفوذ می کند و ممکن است در مواجهه با گرما یا نور باعث تغییر رنگ محفظه شوند.این پدیده می تواند باعث کاهش قابل توجه نور ساطع شده (خروجی) از لامپ ها (فیکسچر) شود.به منظور جلوگیری از بروز این مشکلات به کاربران توصیه می کنیم از خواص فیزیکی مواد به کار رفته در چراغ های روشنایی اطلاع داشته باشند و در انتخاب آن ها دقت لازم را داشته باشند.
6.3.4 خطر سولفوره شدن (یا کدر شدن) LED از یک قاب سربی با روکش نقره استفاده می کند و رنگ سطح آن ممکن است زمانی که در معرض گوگرد (S)، کلر (Cl) یا سایر ترکیبات هالوژن قرار می گیرد به سیاه (یا تیره رنگ) تغییر کند. .گوگرد کردن قاب سربی ممکن است باعث کاهش شدت، تغییر مختصات رنگی و در موارد شدید، مدار باز شود.احتیاط می خواهد.به دلیل سولفوره شدن احتمالی قاب سرب، ماژول های LED نباید همراه با مواد اکسید کننده ساخته شده از موادی مانند لاستیک، کاغذ ساده، کرم لحیم کاری سرب و غیره استفاده و نگهداری شوند.
5.4 تماس با سطح ساطع کننده نور (LES)
از هر گونه تماس با LES خودداری کنید.LES LED SMD را لمس نکنید یا به LES (ناحیه رزین فسفر زرد) فشار وارد نکنید.تماس ممکن است باعث آسیب به LED SMD شود.اپتیک ها و بازتابنده ها نباید در تماس با LES (ناحیه رزین فسفر زرد) نصب شوند.دستگاه های نوری ممکن است بر روی سطح بالایی محفظه پلاستیکی TYF LED SMD نصب شوند.اگر سطح LED کثیف است، لطفاً از الکل برای تمیز کردن آن استفاده کنید.لطفا قبل از استفاده اجازه دهید 2 ساعت خشک شود.استون یا خورنده قابل قبول نیست.
5.5 ذخیره سازی
شرایط نگهداری: قبل از باز کردن، دمای ذخیره سازی باید از 5 ~ 30 ℃، رطوبت نسبی کمتر از 60٪ باشد.(پس از باز کردن کیسه، LED باید در 24 ساعت استفاده شود.).برای محصول استفاده نشده، لطفاً رطوبت زدایی را انجام دهید.شرایط رطوبت زدایی: 60 ± 5 ℃، 24 ساعت.استفاده موثر برای محصولات مهر و موم شده 3 ماه است.اگر تا 24 ساعت پس از باز کردن بسته مصرف نشود، مواد باید به مدت 3 ساعت در دمای 5±60 درجه سانتیگراد رطوبت زدایی شود.
ماژول را در یک مکان گرد و غبار یا مکان مرطوب نگهداری نکنید.
ماژول را از هم جدا نکنید.
لطفاً ظرف مدت 5 ماه از این محصول استفاده کنید که در بسته بندی اصلی خود در بسته بندی باز نشده نگهداری می شود.
5.6 ایمنی چشم
طبقه بندی ایمنی چشم برای استفاده از TYF LED SMD مطابق با مشخصات IEC/TR 62471 است: کاربرد IEC 62471 برای ارزیابی خطر نور آبی به منابع نور و لامپ ها.ما TYF LED را در 6500K RG1 طبقه بندی می کنیم.
برای مدت طولانی مستقیماً به LED روشن با چشم غیر مسلح نگاه نکنید.
6. کارگاه
7.بسته بندی و ارسال
TYF Opto.LED محصولات ماژول، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX PC هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است.محصولات بدون جعبه پلاستیکی بسته بندی شده در کیسه های حباب دار، به منظور جلوگیری از فشار بیرون، کیسه های حباب مختلف را انتخاب کنید، با توجه به اندازه محصول در هر بسته از محصولات XX، محصول بسته بندی شده به شکل کارتن و مهر و موم شده ذخیره می شود، همانطور که در نشان داده شده است. به شرح زیر.
