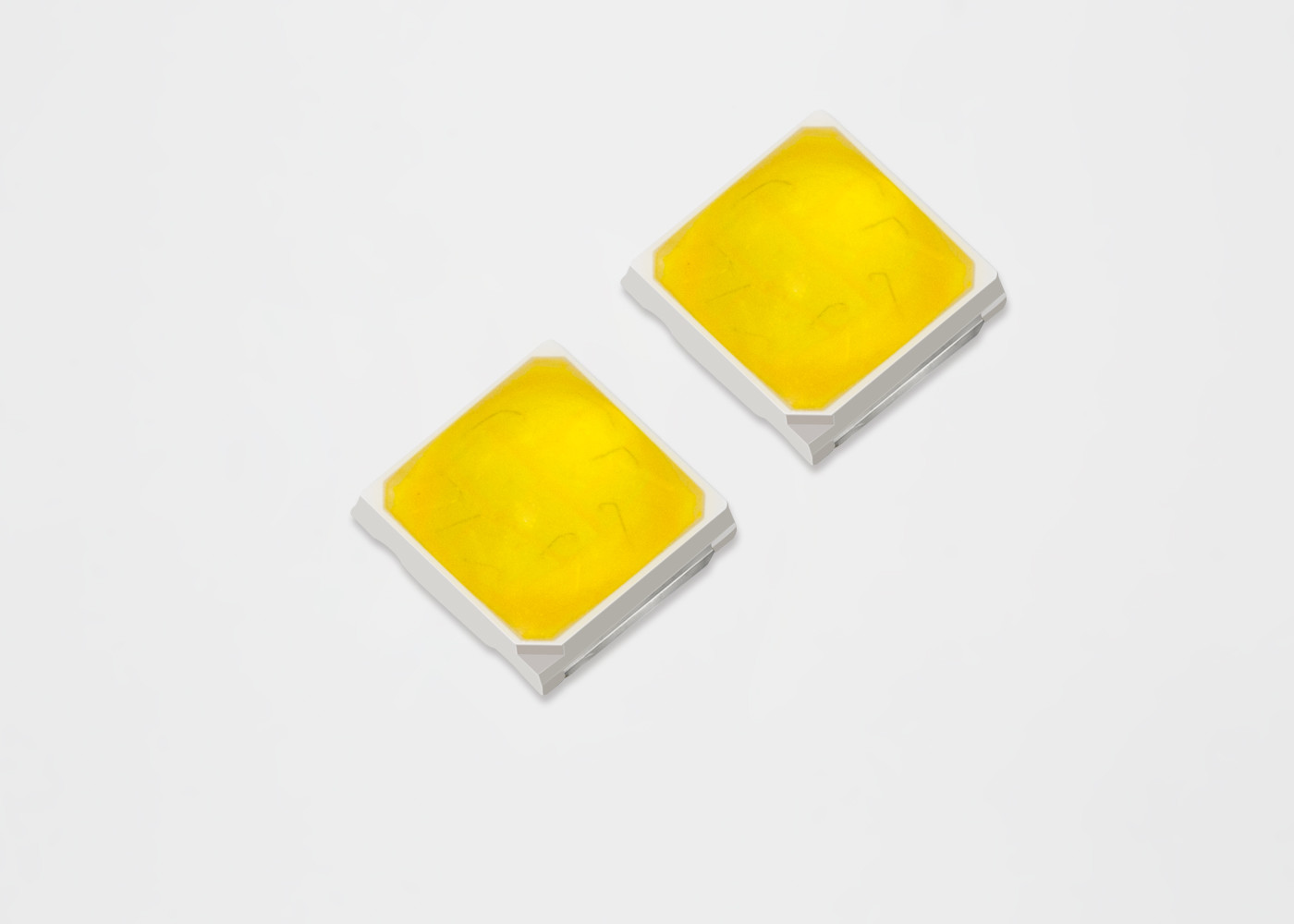

تراشه LED 150 میلی آمپری SMD 230lm/W High Lumen TH-5050 PCT روشنایی صنعتی

 برنامه های کاربردی

● روشنایی عمومی داخلی

● روشنایی صنعتی

● لامپ های حرفه ای

● مقاوم سازی و تجهیزات

1.اطلاعات محصول

 امکانات

● بسته PCT

● ابعاد بسته: 3.0mm×3.0mm×0.65mm

● زاویه دید: 120 درجه

● ROHS تایید شده است

2. شماره محصول

مدل.شماره P/N: S-F3 10 THX XXXX X

3.ابعاد

 پostscript:

·مساحت تمام ابعاد بر حسب میلی‌متر ± 0.2 میلی‌متر است، مگر اینکه خلاف آن ذکر شده باشد.

4 اعتبار حداکثر مطلق

توضیح:

·حداکثر توان و جریان مثبت به معنای حداکثر مقدار تنظیم دمای پایین منبع نور LED با استفاده از هیت سینک مناسب است.

·خطای اتصال و ولتاژ خارج از حد ممکن است به تراشه LED آسیب برساند.

·دماهای مختلف (نقطه تست دما Tj)، چراغ LED گفته شده باید از منحنی کاهش در متن عمل کند

توجه:

·آزمایش دمای محیط 25 ℃ و CCT و ولتاژ در صورت آزمایش در دمای جریان و محیط متفاوت تغییر می کند.

·تحمل بین دستگاه های مختلف تست: ولتاژ: ± 0.1 ولت، CRI ± 2، مختصات رنگ 0.005 ±.

6.منطقه رنگی نقشه مرجع

7. درجه بندی ولتاژ

·PCT3030 سفید led تست ولتاژ رو به جلو و طبقه بندی، فایل ولتاژ رو به جلو به شرح زیر تعریف می شود

پostscript:

·ولتاژ زیر استاندارد: 0.2 ولت / فایل، طبقه بندی بازده نور: فایل 10LM/W/، خطای مجاز بازده نوری ± 5٪.

·وسعت را می توان در بیضی مرتبه پنجم مکادم کنترل کرد.

·CCT ویژه و نقطه مرکزی در محدوده رنگ بالاتر نیست، شناسایی نکنید.

·کل تجهیزات نور مورد نیاز تحمل رنگ ≤ 3SDCM، با توجه به نیازهای تفاوت رنگ از طریق زیر BIN، از طریق راه SMT-صلیب برای دیدار با الزامات، مشورت خاص با کارکنان فنی مربوطه.

9 موارد و شرایط تست قابلیت اطمینان

1.موارد تست و شرایط تست

2. معیارهای قضاوت خسارت
