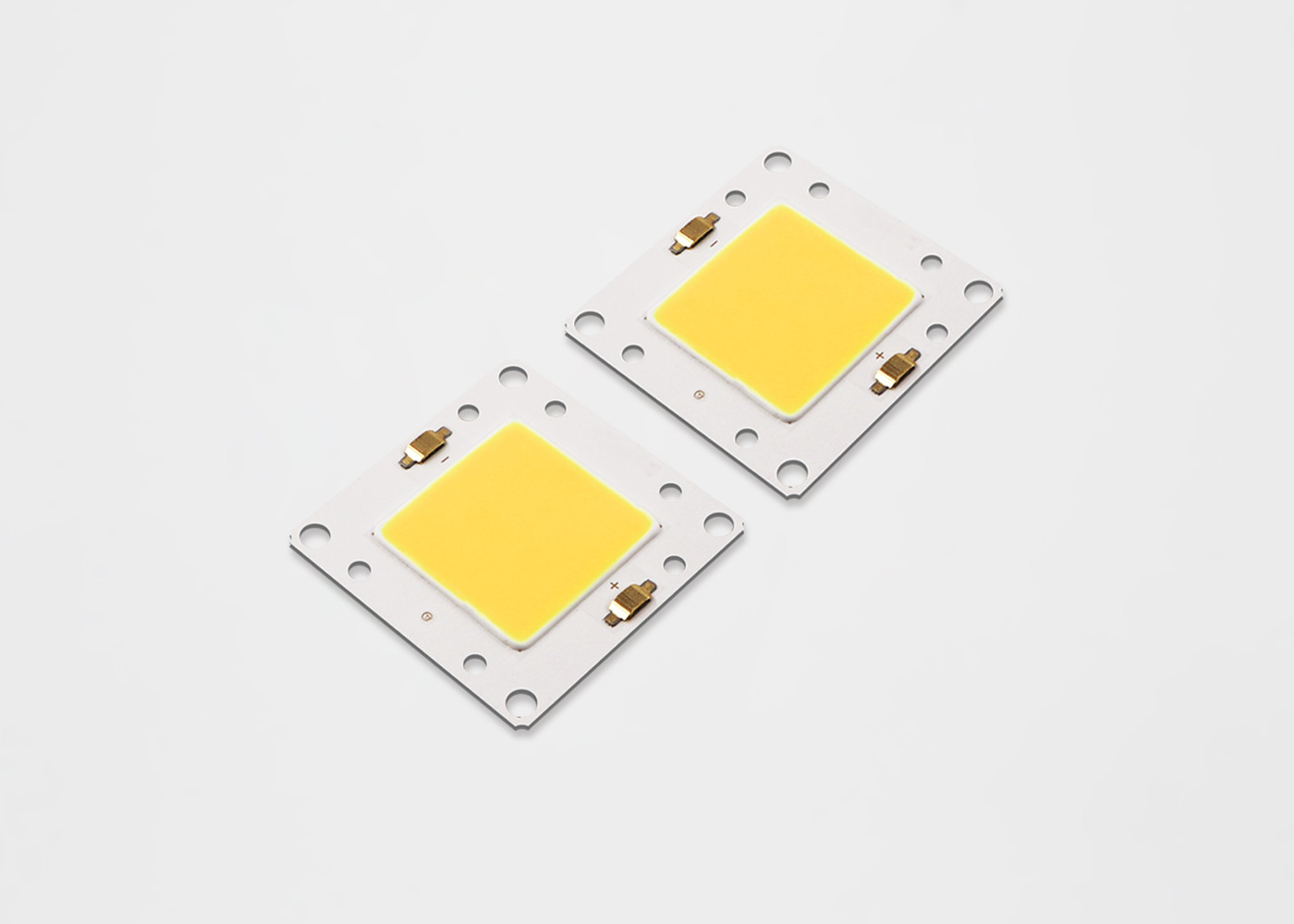

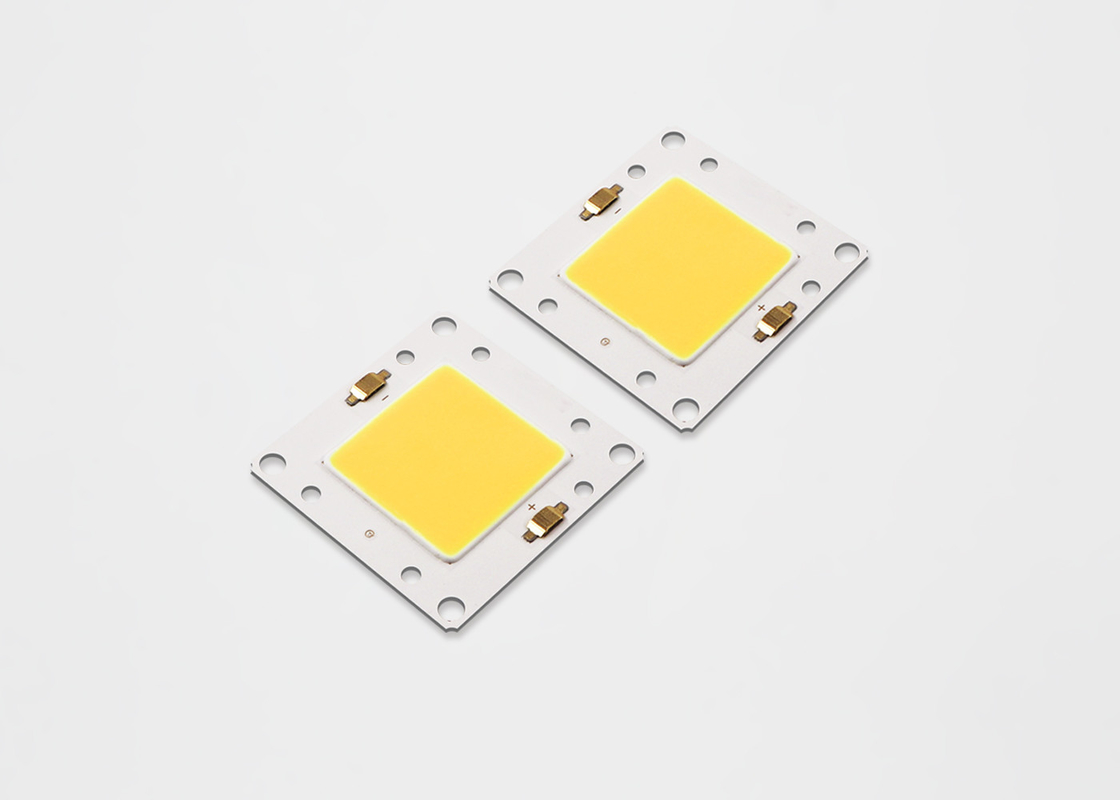

High Flux High Power Cob LED 50W LM80 HF4027JP15H ANSI SDCM
• راندمان 130 lm/W معمولی برای 3000K, 80CRI
• منبع نور فشرده با چگالی شار بالا
• روشنایی یکنواخت و با کیفیت بالا
• عملکرد DC ولتاژ بالا یا ولتاژ پایین
• سری محصول و لوگوی شرکت در جلو
• سازگار با RoHS
- چراغ های LED با ولتاژ پایین و روشنایی بالا مشخص می شوند.منبع نور LED 10-20 وات نوری معادل یک لامپ رشته ای 30-120 وات ساطع می کند.اثر روشنایی LED بیش از 90٪ صرفه جویی در انرژی نسبت به لامپ های رشته ای و بیش از 70٪ صرفه جویی در انرژی نسبت به لامپ های کم مصرف دارد.این یک منبع نور واقعی صرفه جویی در انرژی است.
- بدون آسیب، یون های جیوه یا یون های جیوه ممکن است نشت کند و سایر خطرات عمومی در طول فرآیند ساخت لامپ وجود نداشته باشد.ساخت رزین اپوکسی LED متعلق به ترکیبات پلیمری آلی، حلال های فسفر اسید کلریدریک و اکثر
- پایدار، به راحتی آسیب نمی بیند، حتی پس از پیری قابل بازیافت است، محیط زیست را آلوده نمی کند
- LED از تراشه های نیمه هادی حالت جامد برای تبدیل انرژی الکتریکی به انرژی نور استفاده می کند و با رزین اپوکسی محصور شده است که می تواند در برابر ضربه های مکانیکی با مقاومت بالا مقاومت کند.
تعیین شماره قطعه برای آرایه های LED سری TYF ML به شرح زیر توضیح داده شده است:
| مورد شماره. |
P(W) |
CCT(K) |
CRI |
MIN (lm) |
MAX (lm)
|
ولتاژ (V) |
CURRENT(mA) |
(LM/W) |
| HF40251006PB |
30 |
3000 K |
70 |
3186 |
3540 |
29.8 |
960 |
118 |
| HF40251006PB |
30 |
3500 K |
70 |
3267 |
3630 |
29.8 |
960 |
121 |
| HF40251006PB |
30 |
4000 K |
70 |
3321 |
3690 |
29.8 |
960 |
123 |
| HF40251006PB |
30 |
5000 K |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
5700 K |
70 |
3429 |
3810 |
29.8 |
960 |
127 |
| HF40251006PB |
30 |
6500 K |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
3000 K |
80 |
2916 |
3240 |
29.8 |
960 |
108 |
| HF40251006PB |
30 |
3500 K |
80 |
2997 |
3330 |
29.8 |
960 |
111 |
| HF40251006PB |
30 |
4000 K |
80 |
3051 |
3390 |
29.8 |
960 |
113 |
| HF40251006PB |
30 |
5000 K |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251006PB |
30 |
5700 K |
80 |
3159 |
3510 |
29.8 |
960 |
117 |
| HF40251006PB |
30 |
6500 K |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251010PB |
50 |
3000 K |
70 |
5220 |
5800 |
29.8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 K |
70 |
5355 |
5950 |
29.8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 K |
70 |
5445 |
6050 |
29.8 |
1600 |
121 |
| HF40251010PB |
50 |
5000 K |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
5700 K |
70 |
5625 |
6250 |
29.8 |
1600 |
125 |
| HF40251010PB |
50 |
6500 K |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
3000 K |
80 |
4770 |
5300 |
29.8 |
1600 |
106 |
| HF40251010PB |
50 |
3500 K |
80 |
4905 |
5450 |
29.8 |
1600 |
109 |
| HF40251010PB |
50 |
4000 K |
80 |
4995 |
5550 |
29.8 |
1600 |
111 |
| HF40251010PB |
50 |
5000 K |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
| HF40251010PB |
50 |
5700 K |
80 |
5175 |
5750 |
29.8 |
1600 |
115 |
| HF40251010PB |
50 |
6500 K |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
مزایای محصول Chip LED Cob:
1. عملکرد حرارتی خوب و کانال گرم گسترده.
2. نقطه یکنواخت است.
3. صرفه جویی در انرژی و حفاظت از محیط زیست، راندمان نور بالا.
4. روشنایی بالا، فروپاشی نور کم، جلا.
5. استفاده آسان و نصب آسان.
6. توانایی آنتی استاتیک قوی.
5.1 اطلاعات رنگ بندی
شکل 1: نمودار سطل های تست در فضای رنگی xy (شرایط تست پالسی، Tj = 25 درجه سانتی گراد)
CIE1931-x
جدول 38: تعاریف سطل رنگ بیضی مک آدام 2 مرحله ای تا 5 مرحله ای برای محدوده هسته TYF CoB
|
اسمی
CCT
|
نقطه مرکزی |
محور اصلی (a، b) |
بیضی
فرشته چرخشی،θ
|
| ایکس |
Y |
2-مرحله ای |
3-مرحله ای |
5-مرحله ای |
| 2200 هزار |
0.5018 |
0.4153 |
(0.0048، 0.0027) |
(0.0072، 0.0041) |
(0.0120، 0.0067) |
39.9 |
| 2500 هزار |
0.4806 |
0.4141 |
(0.0050, 0.0027) |
(0.0076، 0.0041) |
(0.0126، 0.0068) |
53.1 |
| 2700ک |
0.4575 |
0.4101 |
(0.0053, 0.0027) |
(0.0080, 0.0041) |
(0.0133, 0.0068) |
54.1 |
| 3000 هزار |
0.4338 |
0.4030 |
(0.0057, 0.0028) |
(0.0086, 0.0042) |
(0.0142، 0.0069) |
53.7 |
| 3500 هزار |
0.4073 |
0.3917 |
(0.0062, 0.0028) |
(0.0093, 0.0041) |
(0.0155، 0.0069) |
54.0 |
| 4000 هزار |
0.3818 |
0.3797 |
(0.0063, 0.0027) |
(0.0093, 0.0042) |
(0.0157, 0.0068) |
53.4 |
| 5000 هزار |
0.3447 |
0.3553 |
(0.0054, 0.0024) |
(0.0081, 0.0035) |
(0.0135, 0.0059) |
59.8 |
| 5700 هزار |
0.3290 |
0.3417 |
(0.0048, 0.0021) |
(0.0072, 0.0032) |
(0.0119، 0.0052) |
58.8 |
| 6500 هزار |
0.3123 |
0.3282 |
(0.0044, 0.0018) |
(0.0066، 0.0027) |
(0.0110, 0.0045) |
58.1 |
6.1 جدول 39: حداکثر رتبه بندی
نکات جدول 39:
- آرایه‌ها را در جریان‌های بالاتر هدایت می‌کنند، با این حال ممکن است نگهداری لومن کاهش یابد.
- برای حفظ دمای محل اتصال کمتر از حداکثر مقدار جریان مناسب باید رعایت شود
- عملکرد پالسی با یک جریان درایو پیک برابر با پیک جریان جلوی پالس اعلام شده قابل قبول است اگر زمان روشن بودن پالس ≤1ms در هر سیکل و سیکل کار ≤10٪ باشد.
- دیودهای ساطع کننده نور برای حرکت در ولتاژ معکوس طراحی نشده اند و در این شرایط نور تولید نمی کنند.حداکثر امتیاز فقط برای مرجع ارائه شده است.
یادداشت ها: 1. تحمل همه ابعاد ± 0.2 میلی متر است، مگر اینکه به طور دیگری ذکر شده باشد.2. نقطه اندازه گیری Tc در کاتد
شرایط لحیم کاری توصیه شده
برای لحیم کاری دستیلطفا از لحیم کاری بدون سرب استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a انجام شود
دمای کمتر از 350 درجه سانتیگراد، و باید در عرض 3.5 ثانیه برای یک زمین به پایان برسد.هیچ نیروی خارجی نباید اعمال شود
به بخش رزین در حالی که لحیم کاری اجرا می شود.فرآیند بعدی لحیم کاری باید پس از تولید محصول انجام شود
بازگشت به دمای محیطاحتیاط: کنترل دما
بسته بندی و برچسب گذاری محصول
