تراشه Flip تراشه 10W 20W Led Cob Competitive Led Customized Solution M13-01L

گواهی
کیفیت خوب LED برق بالا برای فروش
کیفیت خوب LED برق بالا برای فروش
چت IM آنلاین در حال حاضر

تراشه Flip تراشه 10W 20W Led Cob Competitive Led Customized Solution M13-01L

چین تراشه Flip تراشه 10W 20W Led Cob Competitive Led Customized Solution M13-01L تامین کننده

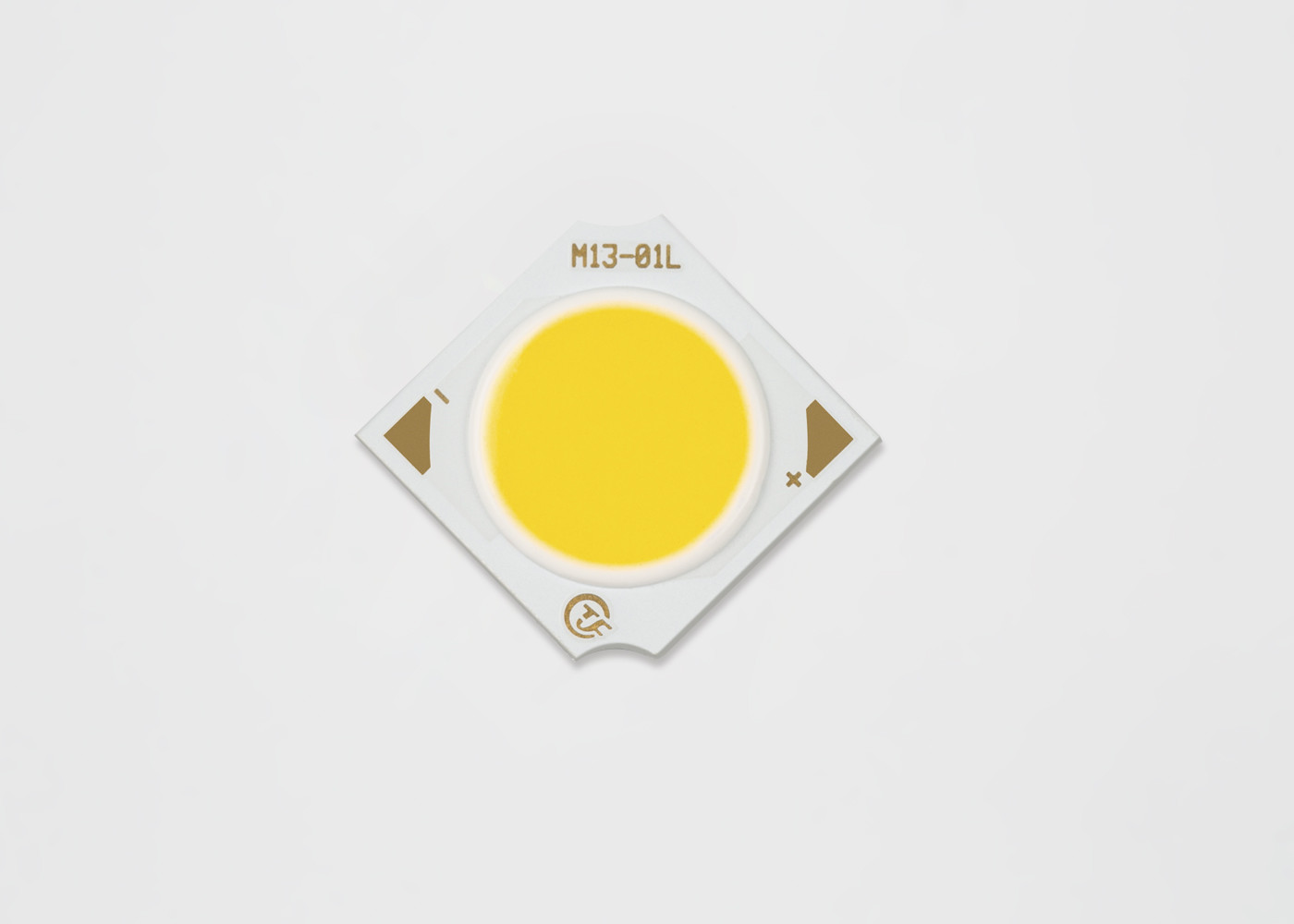

تصویر بزرگ :  تراشه Flip تراشه 10W 20W Led Cob Competitive Led Customized Solution M13-01L

جزئیات محصول:

محل منبع: شنژن
نام تجاری: TYF
گواهی: CE,RoHs
شماره مدل: M13-01L

پرداخت:

مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiable
زمان تحویل: 5-7 روز
شرایط پرداخت: D / A، D / P، T / T، Western Union، MoneyGram
قابلیت ارائه: 1،000،000 PCS / day
Contact Now
توضیحات محصول جزئیات
قدرت: 10W انتشار رنگ: سفید گرم ، سفید طبیعی ، سفید خنک
مواد تراشه: Bridgelux تایپ کنید: LED COB
کاربرد: چراغ رشد COB LED نام محصول: LED COB

10w 20W تراشه تراشه رقابتی منجر به راه حل گمرکی

• اثربخشی 128 lm / W معمولی برای 3000K ، 80CRI

• منبع نور با چگالی شار زیاد جمع و جور

• نور یکنواخت و با کیفیت بالا

• حداقل 70 ، 80 و 90 گزینه CRI

• مسیر حرارتی StreaCLined

• تنظیم رنگ ENERGY STAR® / ANSI

ساختار با استاندارد 2 ، 3 و 5 SDCM استاندارد

• انرژی بیشتری نسبت به هالوژن های رشته ای و کارآمد دارد

و لامپهای فلورسنت

• ولتاژ بالا یا ولتاژ پایین عملکرد DC

• سری محصولات و آرم شرکت در جلو

• سازگار با RoHS

تعیین شماره قسمت برای آرایه های LED سری TYF ML به شرح زیر است:

شماره قطعه قدرت معمولی (W) CCT اسمی (K) حداقل شار پالس (lm) شار پالس معمولی (lm) ولتاژ معمولی (V) جریان نامی (mA) اثربخشی معمولی (LM / W)
ML13070302P530E * 7 3.1 3000 کیل 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 کیل 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 کیل 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 کیل 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 ک 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 کیل 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 کیل 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 ک 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 کیل 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 کیل 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 کیل 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 کیل 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 ک 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 کیل 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 کیل 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 ک 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 کیل 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 کیل 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 کیل 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 کیل 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 ک 321 357 9.6 320 115

5.1 اطلاعات برای رنگ آمیزی رنگ


شکل 1: نمودار سطل های تست در فضای رنگ xy (شرایط تست پالس ، Tj = 25 درجه سانتیگراد)

CIE1931-x

جدول 38: تعاریف سطر رنگ بیضی MacAdam 2 مرحله ای به 5 مرحله ای برای TYF CoB Core Range

اسمی

دوربین مدار بسته

مرکز نقطه اکسیر اصلی (الف ، ب)

بیضوی

چرخش فرشته ، θ

ایکس Y 2-مرحله 3-مرحله 5-مرحله
2200K 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072 ، 0.0041) (0.0120 ، 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126 ، 0.0068) 53.1
27 00 K 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142 ، 0.0069) 53.7
3500K 0.4073 ۰.۳۹۱۷ (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000K ۰.۳۸۱۸ 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157 ، 0.0068) 53.4
5000K 44744447 0.3553 (0.0054 ، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700K 32329090 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1


جدول 6.1: امتیازات حداکثر


یادداشت های جدول 39:

  • آرایه ها را در جریانهای بالاتر هدایت می كنند اما نگهداری لومن ممكن است كاهش یابد.
  • برای حفظ دمای اتصالات زیر حداکثر ، باید از جریان مناسب استفاده کرد
  • عملکرد پالس با جریان اوج درایو برابر با اوج بیان شده جریان پالس رو به جلو قابل قبول است اگر پالس به موقع 1 میلی متر در هر چرخه و چرخه وظیفه 10 ≤ باشد
  • دیودهای ساطع کننده نور به گونه ای طراحی نشده اند که در ولتاژ معکوس رانده شوند و تحت این شرایط نور تولید نمی کنند. حداکثر امتیاز فقط برای مرجع ارائه شده است.

یادداشت ها: 1. کلیه تحمل ابعاد 0.2 میلی متر پوند است مگر اینکه خلاف آن ذکر شود. 2. نقطه اندازه گیری TC در کاتد

شرط فروش را توصیه کرد

برای لحیم کاری دستی. لطفاً از لحیم کاری بدون سرب استفاده کنید و لحیم کاری با استفاده از بیت لحیم کاری در a انجام می شود

درجه حرارت پایین تر از 350 درجه سانتیگراد ، و باید در مدت 3.5 ثانیه برای یک زمین به پایان برسد. هیچ نیروی خارجی نباید اعمال شود

برای رزین کردن بخشی در حالی که لحیم کاری انجام شده است. مراحل بعدی لحیم کاری باید بعد از داشتن محصول انجام شود

به دمای محیط برگردید احتياط: كنترل دما

بسته بندی محصولات و برچسب زدن
