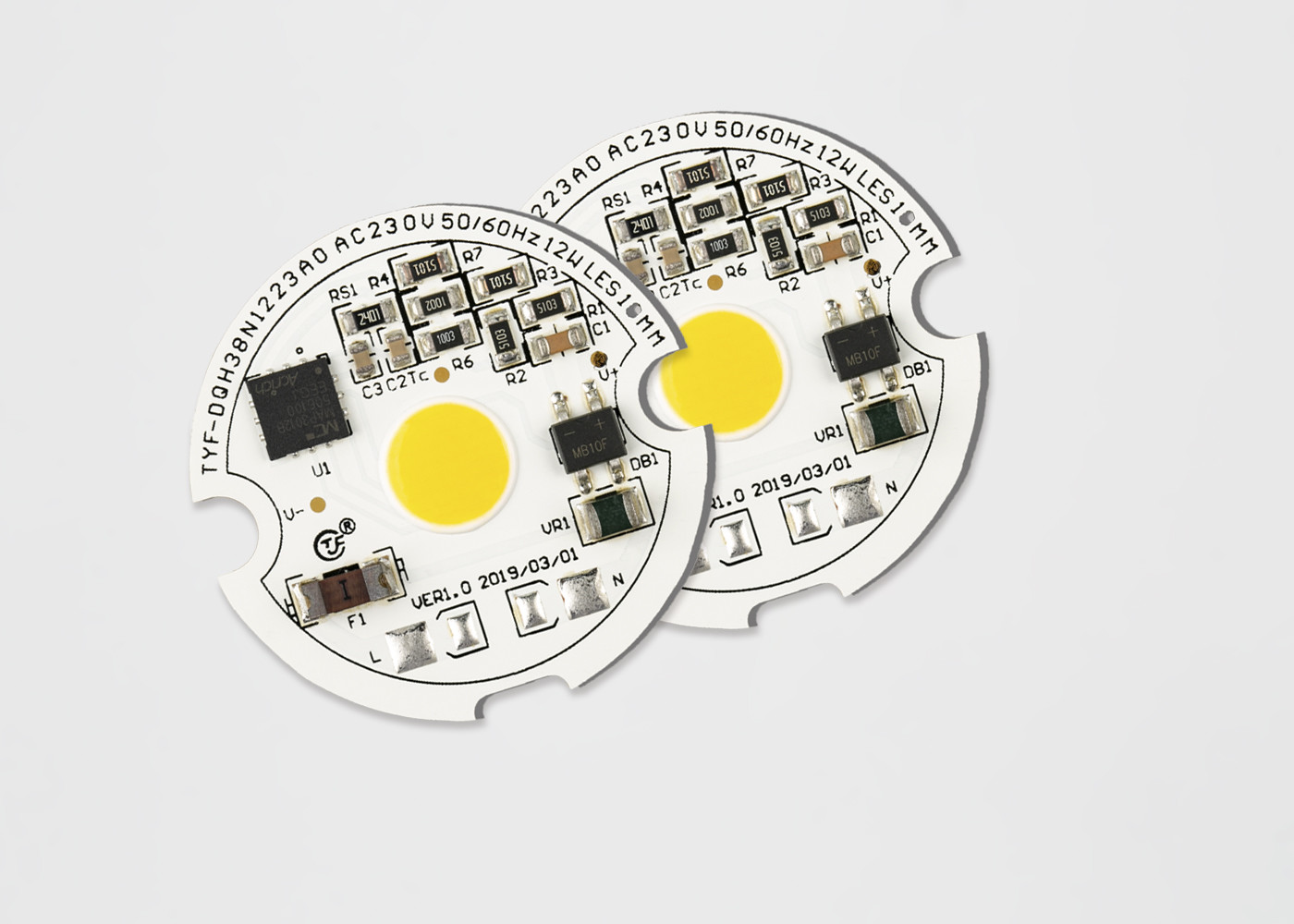

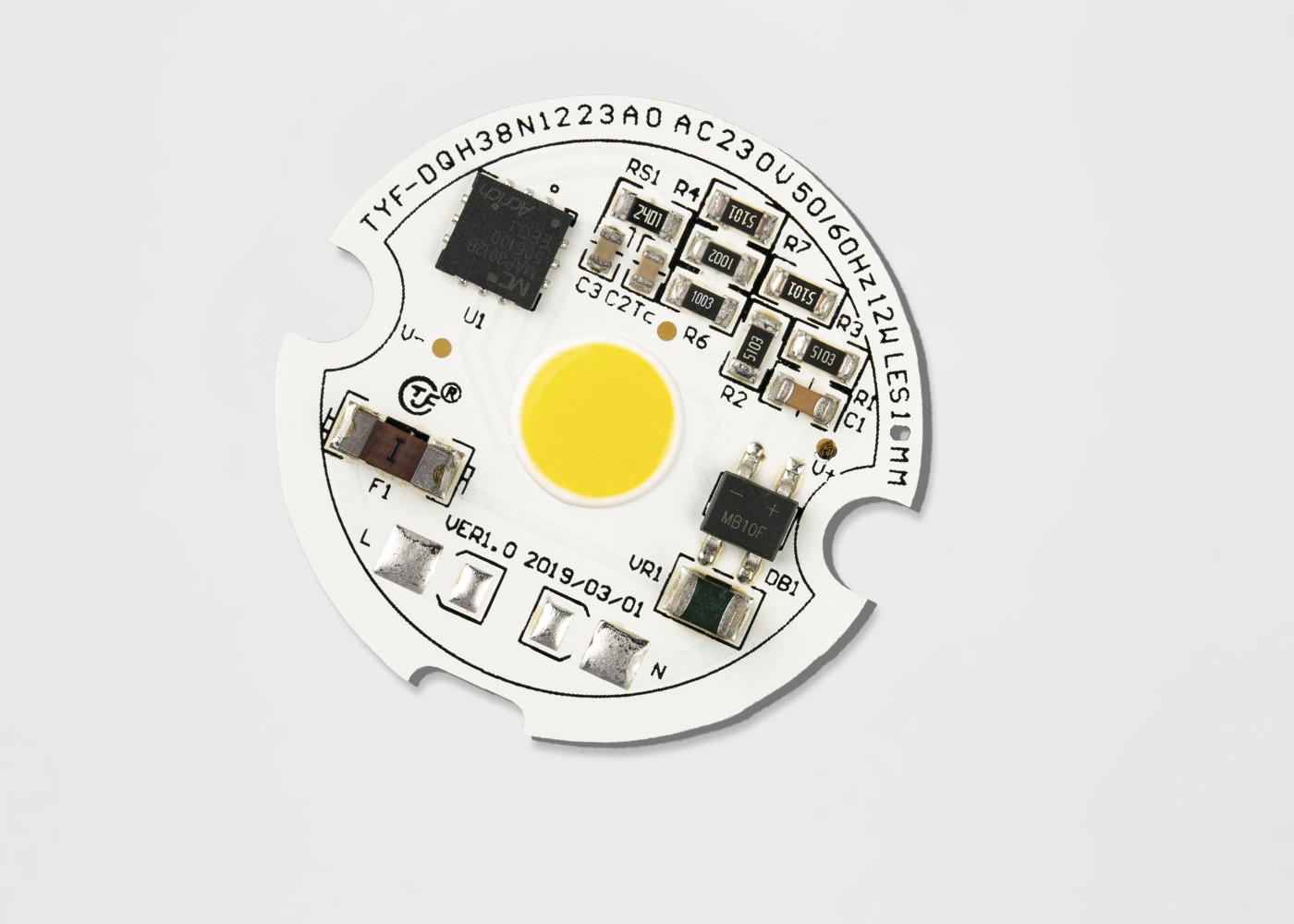

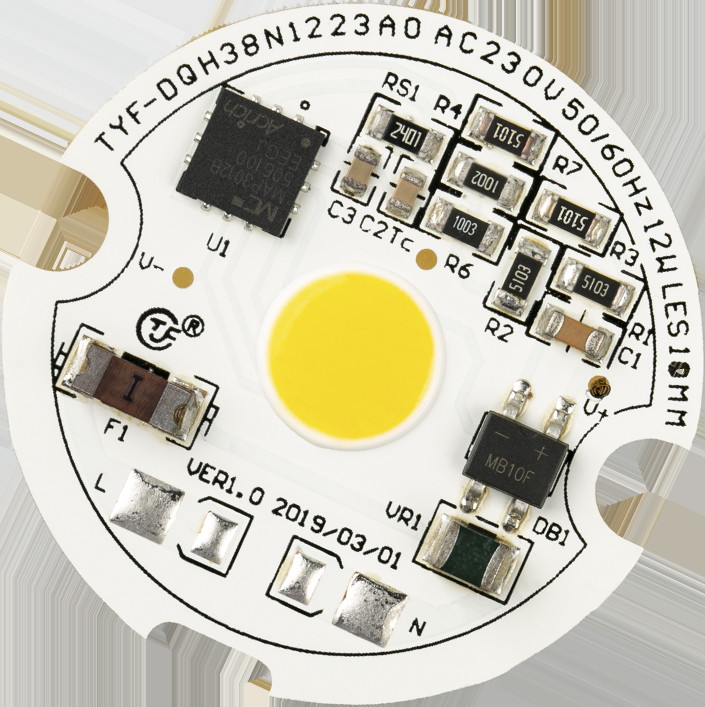

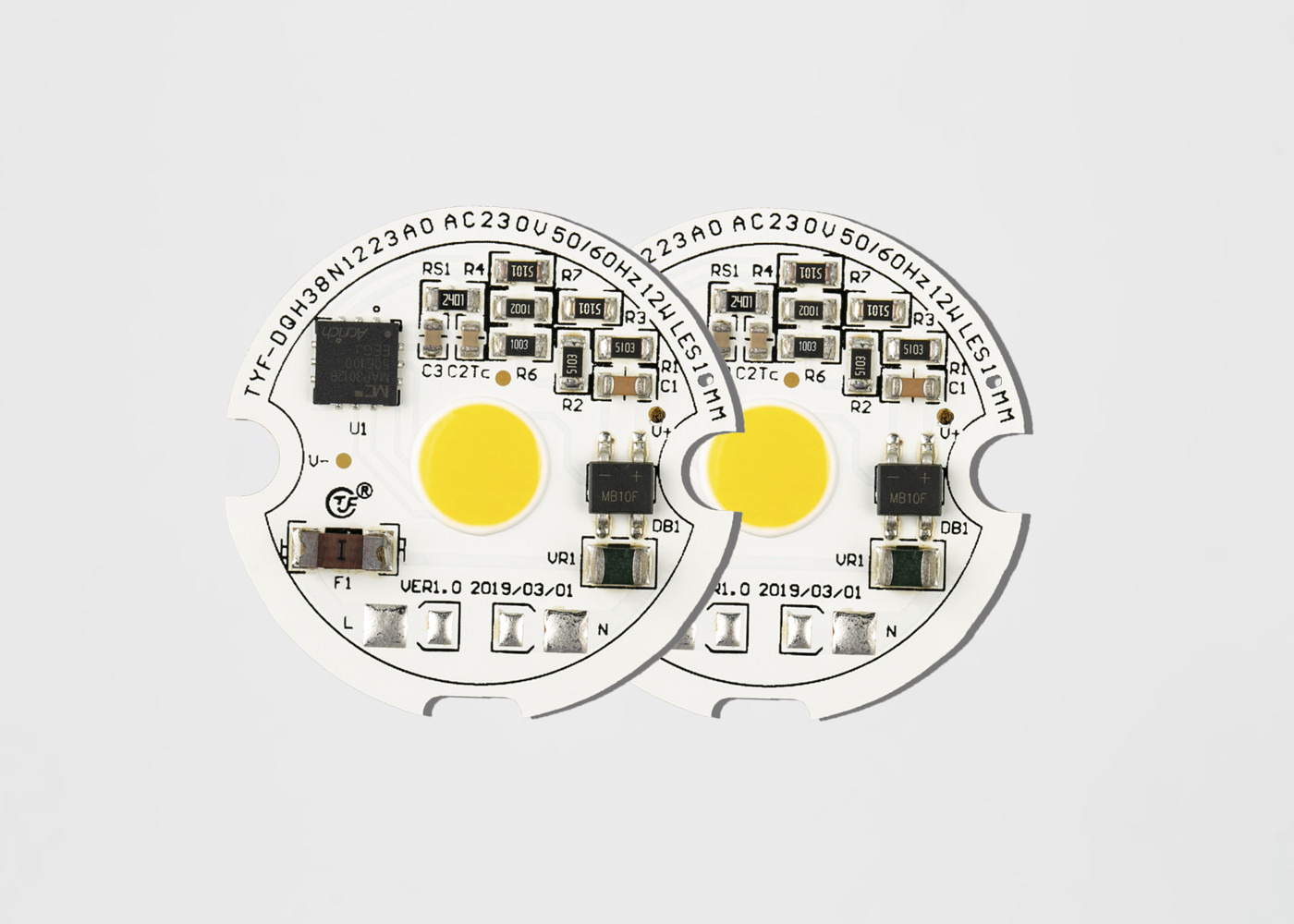

چراغ اسپرت داخلی COB LED، چراغ پایینتاب 110 ولت/230 ولت 10 وات 12 وات 3000K 4000K 6000K درایور روی برد PCB آلومینیومی
- به طور مستقیم به ولتاژ خط AC متصل میشود
- PF بالا و THD پایین
- عملکرد بالا و روشنایی بالا
- عمر طولانی و قابلیت اطمینان بالا
- EMI کم
- BOM ساده
- مطابق با CE Compliant
- مطابق با ROHS و REACH
- مونتاژ آسان
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⏴ |
⏵ |
⏷ |
| کد محصول |
مشتری
کد
|
کد IC |
توان
کد
|
کد ولتاژ
|
شماره سریال |
LED
کد
|
CCT
کد
|
SDCM |
کد CRI |
درخشندگی |
سال |
ماه |
سریال
شماره
|
| |
کد ماژول |
|
|
|
کد کیس |
شماره سریال |
|
|
|
|
|
شماره سریال |
1) کد محصول: C=ماژول مشتری D=ماژول خود
2) کد مشتری و کد ماژول: اگر ①=C باشد، 4 رقم برای کد مشتری در غیر این صورت برای کد ماژول خود
3) کد IC: یک کاراکتر برای IC
4) کد توان:
| کد توان |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) کد ولتاژ: 11=110V,12=120V,22=220V,23=230V
6) کد CCT
| کد CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
ویژگیهای الکتریکی و نوری (Ta=25℃) جدول 2-1
| مورد |
نماد |
واحد |
مقدار معمولی |
| ولتاژ ورودی |
Vin |
V |
230 |
| جریان ورودی |
IF |
mA |
42.35 |
| فرکانس عملیاتی |
F |
Hz |
50/60 |
| توان ورودی |
P |
W |
9.431 |
| ضریب توان |
PF |
٪ |
0.969 |
| اعوجاج هارمونیکی کل |
THD |
٪ |
21.6% |
| نوع کمنور کردن |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ✓ DMX □ Smart □ Other |
| ظرفیت جهش |
Vs |
KV |
0.5 |
| استحکام الکتریکی (AC) |
Ve |
KV |
- |
| دمای کارکرد/کیس |
Ta/Tc |
℃ |
25/85 |
| پارامترهای LED |
COB |
| شار نوری |
Φv |
Lm |
1068.3 |
| بهره نوری |
ηv |
Lm/w |
113.3 |
| دمای رنگ |
CCT |
K |
4068 |
| شاخص رندر رنگ |
Ra/CRI |
٪ |
82.3/75.4 |
| توزیع نور |
- |
- |
- |
| زاویه دید |
2θ 1/2 |
درجه |
- |
ویژگیهای نوری
باکسهای رنگی
TYF با استاندارد ANSI C78.377A برای ساختار باکهای رنگی خود مطابقت دارد. برای هر چهارضلعی ANSI برای محدوده CCT از 2700K تا 6500K، TYF 5 باک و 3 باک ارائه میدهد.
جدول 4-1 5 مرحله باک
| CCT |
مراحل |
Cx |
Cy |
a |
b |
تتا |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
جدول 4-2 3 مرحله باک
| CCT |
مراحل |
Cx |
Cy |
a |
b |
تتا |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
منحنیهای الکتریکی و نوری معمولی
شکل 4-2-1 توان نسبی در مقابل ولتاژ، Ta =25℃
شکل 4-2-2 شار نوری نسبی در مقابل ولتاژ، Ta =25℃
شکل 4-2-3 الگوی تابش، Ta =25℃
| مورد |
نماد |
واحد |
مقدار |
| اتلاف توان |
Pd |
W |
12.6 |
| جریان AC (RMS) |
IF |
mA |
58 |
| ولتاژ AC (RMS) |
Vin |
V |
200~240 |
| دمای اتصال LED |
Tj-LED |
℃ |
110 |
| دمای اتصال IC |
Tj-IC |
℃ |
150 |
| بالای دمای IC IC |
Tp |
℃ |
100 |
| مقاومت حرارتی LED (اتصال / نقطه لحیمکاری) |
Rthj-s |
℃/W |
20 |
| مقاومت حرارتی IC (اتصال / نقطه لحیمکاری) |
Rthj-s |
℃/W |
- |
| دمای کارکرد |
Top |
℃ |
-20~+85 |
| دمای ذخیرهسازی |
Ts |
℃ |
-30~+100 |
| حساسیت ESD (HBM) |
Vesd |
KV |
±2 |
| دمای لحیمکاری (Reflow) |
Tsld |
℃ |
- |
| دمای لحیمکاری (دستی) |
Tsld |
℃ |
350 3S |
یادداشتها:
1) تمام ابعاد بر حسب میلیمتر است. (تلرانس: ±0.2 میلیمتر)
2) مقیاس: هیچکدام
توجه:
1) توصیه میشود ماژول TYF Opto. DOB دمای اتصال را زیر حداکثر مشخصات دمای اتصال نگه دارد. (جدول 2-4).
دمای سرب LED و دمای کیس بالای IC با ترموکوپل اندازهگیری میشود. دمای اتصال LED و IC را میتوان با استفاده از فرمولهای زیر محاسبه کرد.
Ts_max=Tj_max-Rθj-s * Pd
به عنوان مثال:
اگر دمای سرب LED و دمای کیس بالای IC 90℃ باشد، سپس دمای اتصال LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
و دمای اتصال IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
رزین سیلیکونی DOB (AC-COB) Handing
محصولات ماژول LED TYF Opto.، بستهبندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX عدد در هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است. محصولات بدون جعبه پلاستیکی در کیسه های حبابدار بسته بندی می شوند، به منظور جلوگیری از فشار خارجی، کیسه حبابدار مختلف را انتخاب کنید، با توجه به اندازه محصول در هر بسته از XX محصول، محصول بسته بندی شده به صورت کارتن ذخیره و مهر و موم می شود، همانطور که در زیر نشان داده شده است.
1) xx عدد ماژول LED در هر سینی 4) اطلاعات و بستهبندی جعبه
2) سینی انباشته و چسباندن، XX ماژول LED
سینیها و سینیهای اضافی 1 ساختگی هر کدام
جعبه. ژل سیلیکا (1 عدد در هر کدام) را در بالای سینی اضافه کنید
3) بستهبندی مهر و موم شده
