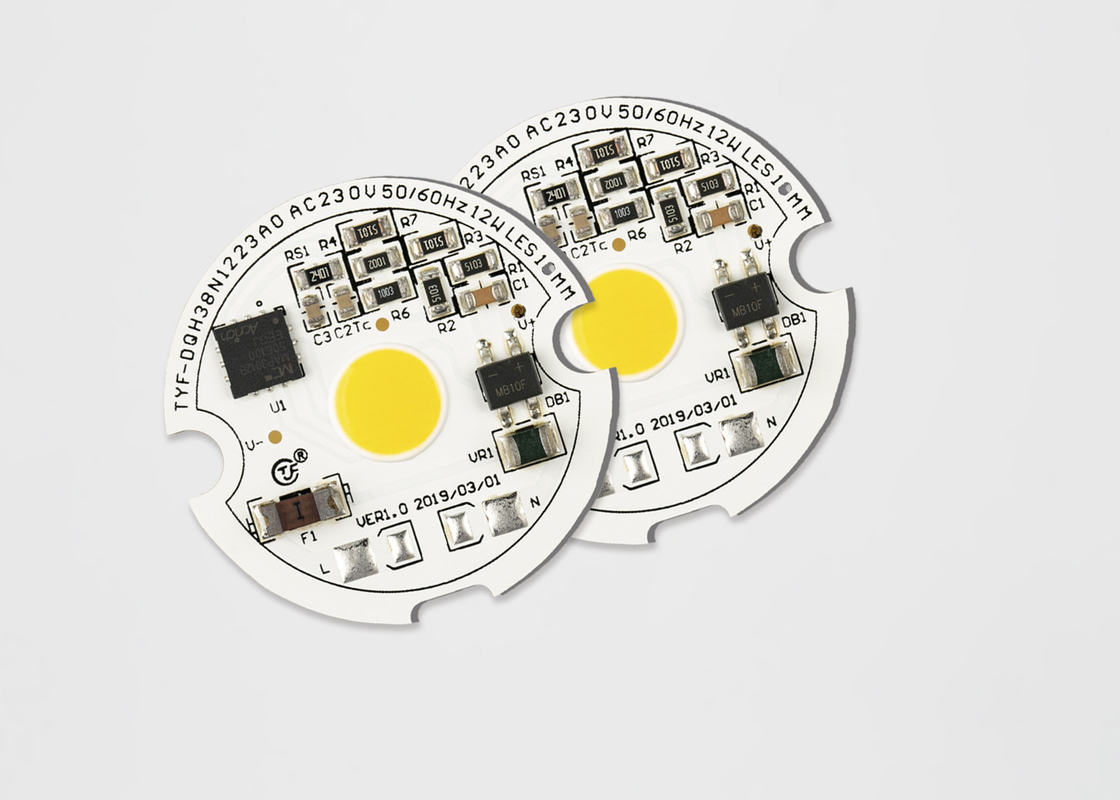

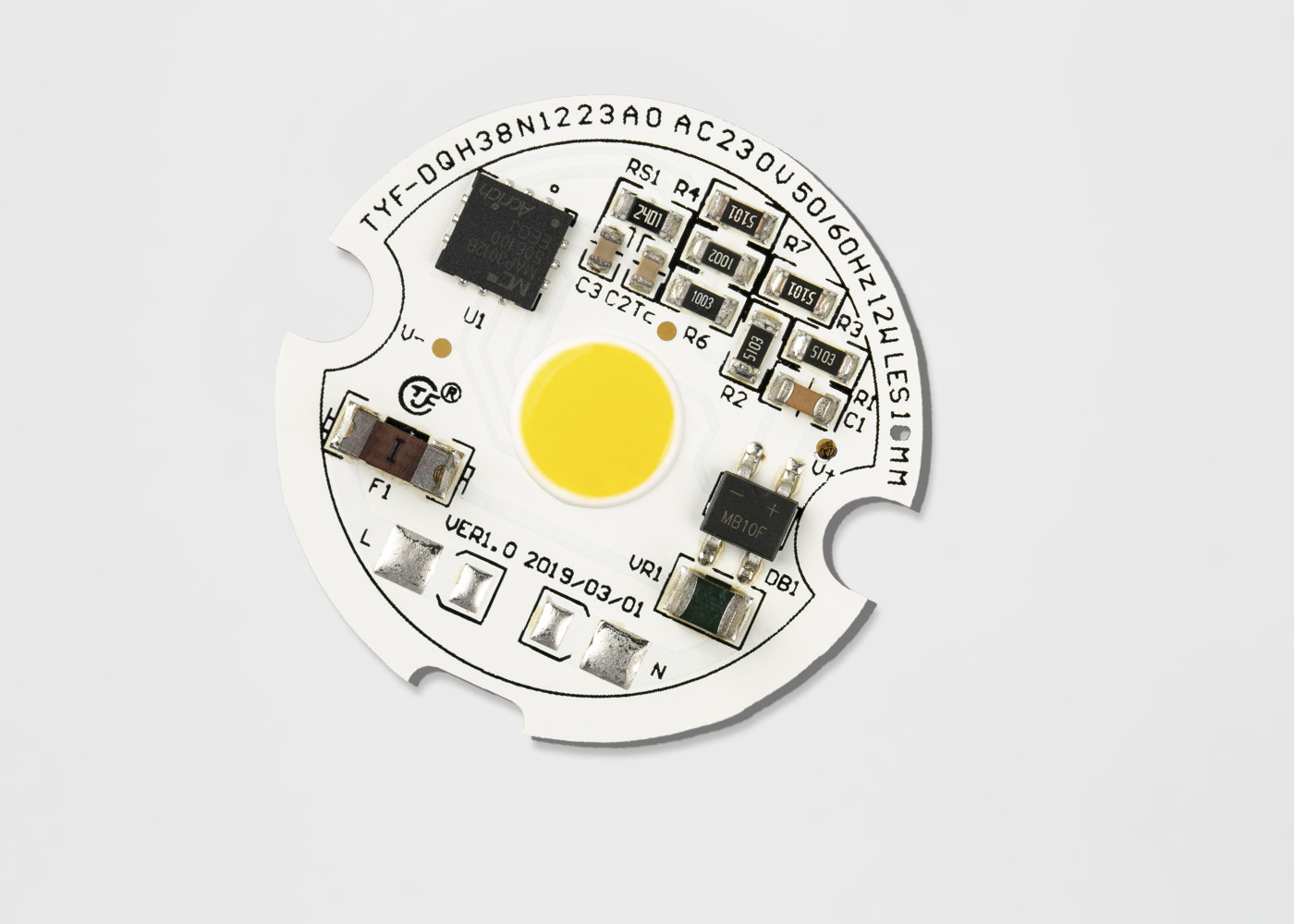

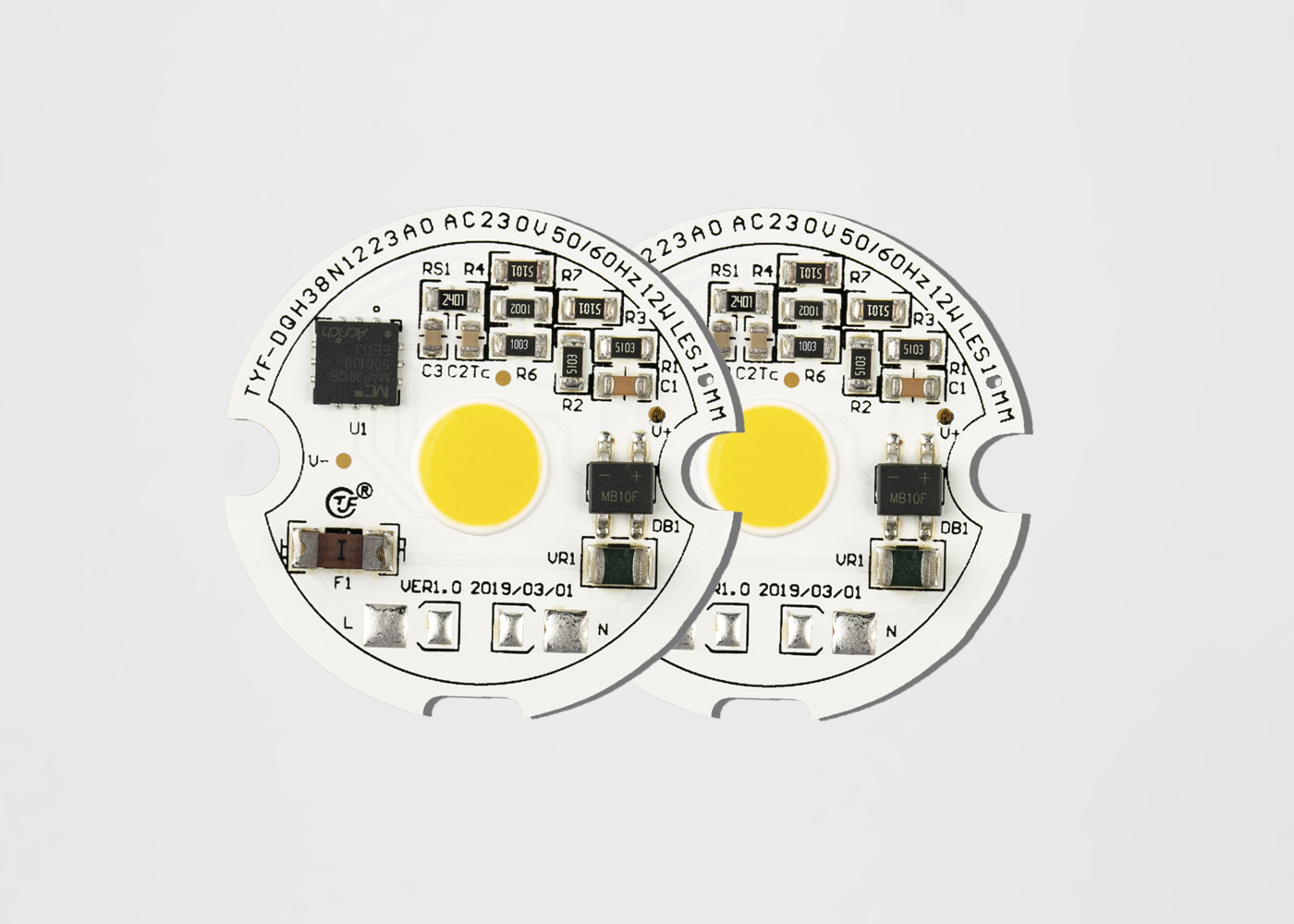

تراشه LED Bridgelux 110 ولت 220 ولت 3 وات 5 وات 10 وات 12 وات AC COB LED ماژول بدون درایور cob led 3000K 4000K 6000K 70Ra 80Ra
- به طور مستقیم به ولتاژ خط AC متصل می شود
- PF بالا و THD کم
- عملکرد بالا و روشنایی بالا
- عمر طولانی و قابلیت اطمینان بالا
- EMI کم
- BOM ساده
- مطابق با CE مطابقت دارد
- مطابق با ROHS و REACH
- مونتاژ آسان
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| کد محصول |
مشتری
کد
|
کد IC |
توان
کد
|
کد ولتاژ
|
شماره سریال |
LED
کد
|
CCT
کد
|
SDCM |
کد CRI |
درخشندگی |
سال |
ماه |
سریال
شماره.
|
| |
کد ماژول |
|
|
|
کد کیس |
شماره سریال |
|
|
|
|
|
شماره سریال |
1) کد محصول: C=ماژول مشتری D=ماژول خود
2) کد مشتری و کد ماژول: اگر ①=C باشد، 4 رقم برای کد مشتری وگرنه برای کد ماژول خود
3) کد IC: یک کاراکتر برای IC
4) کد توان:
| کد توان |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) کد ولتاژ: 11=110V,12=120V,22=220V,23=230V
6) کد CCT
| کد CCT(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
ویژگی های الکتریکی و نوری (Ta=25℃) جدول 2-1
| مورد |
نماد |
واحد |
مقدار معمولی |
| ولتاژ ورودی |
Vin |
V |
230 |
| جریان ورودی |
IF |
mA |
42.35 |
| فرکانس عملیاتی |
F |
Hz |
50/60 |
| توان ورودی |
P |
W |
9.431 |
| ضریب توان |
PF |
％ |
0.969 |
| اعوجاج هارمونیک کل |
THD |
％ |
21.6% |
| نوع کم نور |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ هوشمند □ سایر |
| ظرفیت افزایش |
Vs |
KV |
0.5 |
| استحکام الکتریکی (AC) |
Ve |
KV |
- |
| دمای کار/کیس |
Ta/Tc |
℃ |
25/85 |
| پارامترهای LED |
COB |
| شار نوری |
Φv |
Lm |
1068.3 |
| بهره نوری |
ηv |
Lm/w |
113.3 |
| دمای رنگ |
CCT |
K |
4068 |
| شاخص رندر رنگ |
Ra/CRI |
％ |
82.3/75.4 |
| توزیع نور |
- |
- |
- |
| زاویه دید |
2θ 1/2 |
درجه. |
- |
ویژگی های نوری
سطل های رنگی
TYF با استاندارد ANSI C78.377A برای ساختار سطل رنگی خود مطابقت دارد. برای هر چهارضلعی ANSI برای محدوده CCT از 2700K تا 6500K، TYF 5 سطل و 3 سطل ارائه می دهد.
جدول 4-1 5 مرحله سطل
| CCT |
مراحل |
Cx |
Cy |
a |
b |
تتا |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
جدول 4-2 3 مرحله سطل
| CCT |
مراحل |
Cx |
Cy |
a |
b |
تتا |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
منحنی های الکتریکی و نوری معمولی
شکل 4-2-1 توان نسبی در مقابل ولتاژ، Ta =25℃
شکل 4-2-2 شار نوری نسبی در مقابل ولتاژ، Ta =25℃
شکل 4-2-3 الگوی تابشی، Ta =25℃
| مورد |
نماد |
واحد |
مقدار |
| اتلاف توان |
Pd |
W |
12.6 |
| جریان AC(RMS) |
IF |
mA |
58 |
| ولتاژ AC(RMS) |
Vin |
V |
200~240 |
| دمای اتصال LED |
Tj-LED |
℃ |
110 |
| دمای اتصال IC |
Tj-IC |
℃ |
150 |
| بالای دمای IC IC |
Tp |
℃ |
100 |
| مقاومت حرارتی LED (اتصال / نقطه لحیم کاری) |
Rthj-s |
℃/W |
20 |
| مقاومت حرارتی IC (اتصال / نقطه لحیم کاری) |
Rthj-s |
℃/W |
- |
| دمای کار |
Top |
℃ |
-20~+85 |
| دمای ذخیره سازی |
Ts |
℃ |
-30~+100 |
| حساسیت ESD(HBM) |
Vesd |
KV |
±2 |
| دمای لحیم کاری (Reflow) |
Tsld |
℃ |
- |
| دمای لحیم کاری (دستی) |
Tsld |
℃ |
350 3S |
یادداشت ها:
1) تمام ابعاد بر حسب میلی متر است. (تلرانس:±0.2 میلی متر)
2) مقیاس: هیچکدام
توجه:
1) توصیه می شود ماژول TYF Opto. DOB دمای اتصال را زیر حداکثر مشخصات دمای اتصال نگه دارد. (جدول 2-4).
دمای سرب LED و دمای کیس بالای IC با ترموکوپل اندازه گیری می شود. دمای اتصال LED و IC را می توان با استفاده از فرمول های زیر محاسبه کرد.
Ts_max=Tj_max-Rθj-s * Pd
به عنوان مثال:
اگر دمای سرب LED و دمای کیس بالای IC 90℃ باشد، سپس دمای اتصال LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
و دمای اتصال IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
رزین سیلیکونی DOB (AC-COB) Handing
محصولات ماژول LED TYF Opto.، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX عدد در هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است. محصولات بدون جعبه پلاستیکی در کیسه های حباب دار بسته بندی می شوند، به منظور جلوگیری از فشار خارجی، کیسه حباب دار مختلف را انتخاب کنید، با توجه به اندازه محصول در هر بسته از XX محصول، محصول بسته بندی شده به صورت کارتن ذخیره و مهر و موم می شود، همانطور که در زیر نشان داده شده است.
1) xx PCS ماژول LED در هر سینی 4) اطلاعات و بسته بندی جعبه
2) سینی انباشته و چسباندن، XX ماژول LED سینی ها و 1 سینی ساختگی اضافی در هر جعبه. ژل سیلیکا (1 عدد) را در بالای سینی اضافه کنید
3) بسته بندی مهر و موم شده
