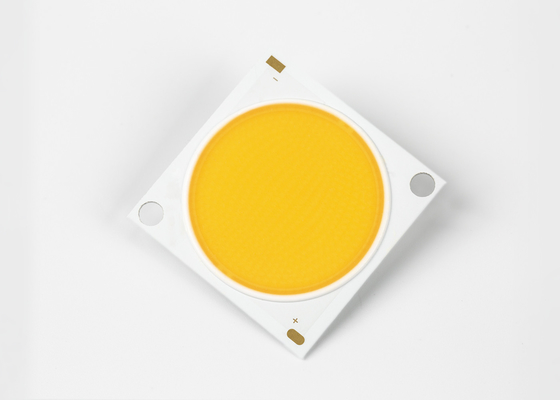

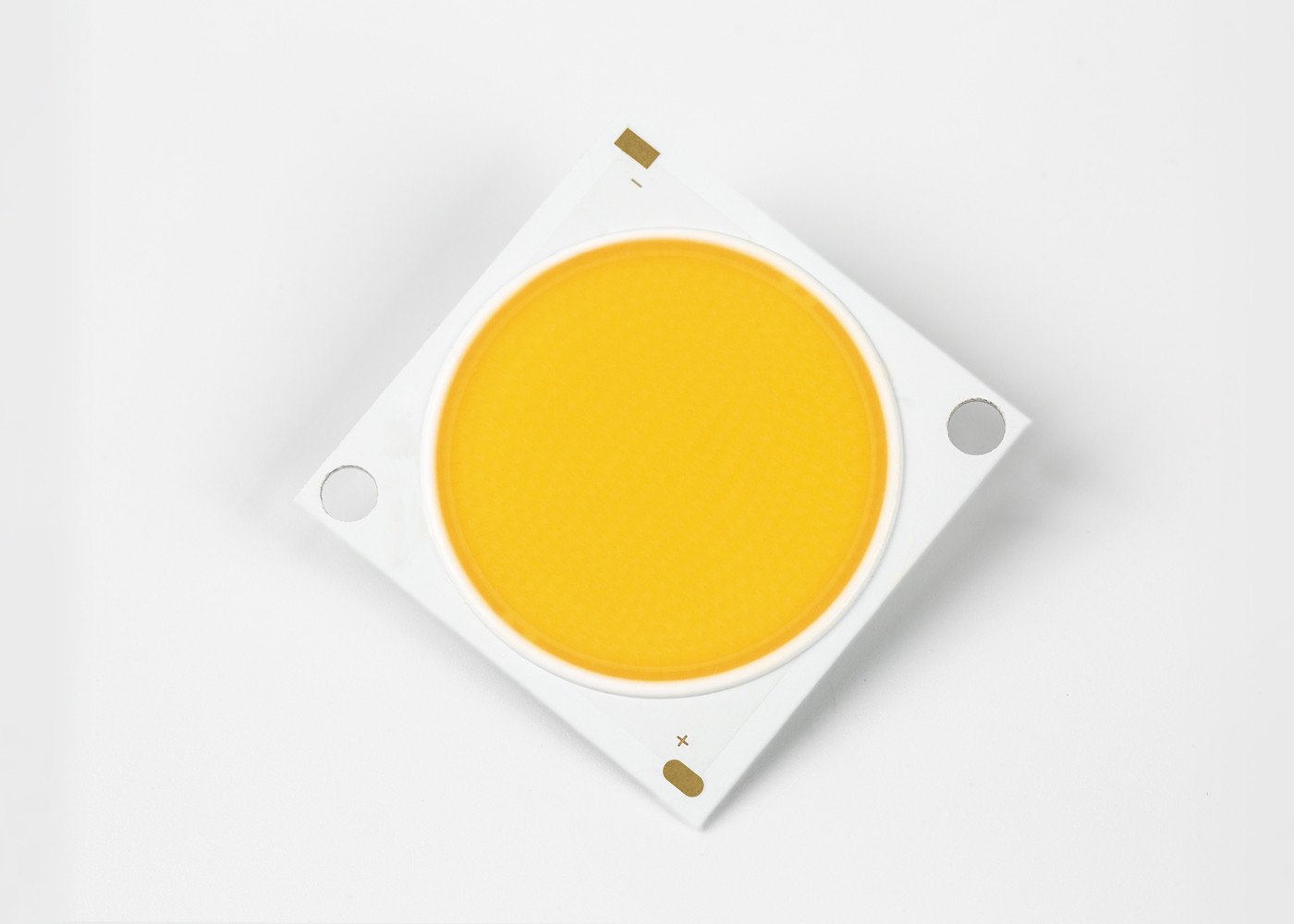

چراغ تجاری مسکونی 30 وات 36 ولت تراشه های LED داخلی با قدرت بالا COB LED Bridgelux RA90
• راندمان 155 lm/W معمولی برای 3000K, 80CRI
• منبع نور فشرده با چگالی شار بالا
• روشنایی یکنواخت و با کیفیت بالا
• حداقل 70، 80، و 90 گزینه CRI
• مسیر حرارتی صاف شده
• رنگ بندی مطابق با ENERGY STAR® / ANSI
ساختار با استاندارد 2، 3 و 5 SDCM
ویژگیس ازLED Cob با قدرت بالا
1. عملکرد حرارتی خوب و کانال گرم گسترده.
2. نقطه یکنواخت است.
3. صرفه جویی در انرژی و حفاظت از محیط زیست، راندمان نور بالا.
4. روشنایی بالا، فروپاشی نور کم، جلا.
5. استفاده آسان و نصب آسان.
6. توانایی آنتی استاتیک قوی.
تعیین شماره قطعه برای آرایه های LED سری TYF ML به شرح زیر توضیح داده شده است:
|
شماره قطعه
|
توان معمولی (W) |
CCT اسمی (K) |
CRI
|
حداقل شار پالس (lm) |
شار پالسی معمولی (lm) |
ولتاژ معمولی (V) |
جریان اسمی (mA) |
اثربخشی معمولی (LM/W) |
| CL25171210P430E*7 |
30.6 |
3000 K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500 K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000 K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700 K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200 K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000 K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500 K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000 K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700 K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200 K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000 K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500 K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000 K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000 K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700 K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 اطلاعات رنگ بندی
شکل 1: نمودار سطل های تست در فضای رنگی xy (شرایط تست پالسی، Tj = 25 درجه سانتی گراد)
CIE1931-x
جدول 38: تعاریف سطل رنگ بیضی مک آدام 2 مرحله ای تا 5 مرحله ای برای محدوده هسته TYF CoB
|
اسمی
CCT
|
نقطه مرکزی |
محور اصلی (a، b) |
بیضی
فرشته چرخشی،θ
|
| ایکس |
Y |
2-مرحله ای |
3-مرحله ای |
5-مرحله ای |
| 2200 هزار |
0.5018 |
0.4153 |
(0.0048، 0.0027) |
(0.0072، 0.0041) |
(0.0120، 0.0067) |
39.9 |
| 2500 هزار |
0.4806 |
0.4141 |
(0.0050, 0.0027) |
(0.0076، 0.0041) |
(0.0126، 0.0068) |
53.1 |
| 2700ک |
0.4575 |
0.4101 |
(0.0053, 0.0027) |
(0.0080, 0.0041) |
(0.0133, 0.0068) |
54.1 |
| 3000 هزار |
0.4338 |
0.4030 |
(0.0057, 0.0028) |
(0.0086, 0.0042) |
(0.0142، 0.0069) |
53.7 |
| 3500 هزار |
0.4073 |
0.3917 |
(0.0062, 0.0028) |
(0.0093, 0.0041) |
(0.0155، 0.0069) |
54.0 |
| 4000 هزار |
0.3818 |
0.3797 |
(0.0063, 0.0027) |
(0.0093, 0.0042) |
(0.0157, 0.0068) |
53.4 |
| 5000 هزار |
0.3447 |
0.3553 |
(0.0054, 0.0024) |
(0.0081, 0.0035) |
(0.0135, 0.0059) |
59.8 |
| 5700 هزار |
0.3290 |
0.3417 |
(0.0048, 0.0021) |
(0.0072, 0.0032) |
(0.0119، 0.0052) |
58.8 |
| 6500 هزار |
0.3123 |
0.3282 |
(0.0044, 0.0018) |
(0.0066، 0.0027) |
(0.0110, 0.0045) |
58.1 |
نکات جدول 39:
- آرایه‌ها را در جریان‌های بالاتر هدایت می‌کنند، با این حال ممکن است نگهداری لومن کاهش یابد.
- برای حفظ دمای محل اتصال کمتر از حداکثر مقدار جریان مناسب باید رعایت شود
- عملکرد پالسی با یک جریان درایو پیک برابر با پیک جریان جلوی پالس اعلام شده قابل قبول است اگر زمان روشن بودن پالس ≤1ms در هر سیکل و سیکل کار ≤10٪ باشد.
- دیودهای ساطع کننده نور برای حرکت در ولتاژ معکوس طراحی نشده اند و در این شرایط نور تولید نمی کنند.حداکثر امتیاز فقط برای مرجع ارائه شده است.
یادداشت ها: 1. تحمل همه ابعاد ± 0.2 میلی متر است، مگر اینکه به طور دیگری ذکر شده باشد.2. نقطه اندازه گیری Tc در کاتد
شرایط لحیم کاری توصیه شده
برای لحیم کاری دستیلطفا از لحیم کاری بدون سرب استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a انجام شود
دمای کمتر از 350 درجه سانتیگراد، و باید در عرض 3.5 ثانیه برای یک زمین به پایان برسد.هیچ نیروی خارجی نباید اعمال شود
به بخش رزین در حالی که لحیم کاری اجرا می شود.فرآیند بعدی لحیم کاری باید پس از تولید محصول انجام شود
بازگشت به دمای محیطاحتیاط: کنترل دما
