خانه > محصولات> چیپ LED Cob> تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED

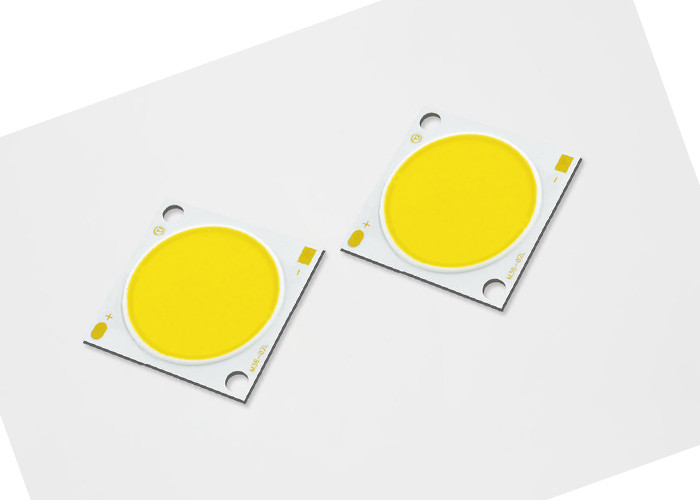

تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED

20w 30w High CRI Chip LED Cob Low Heating Generation For Led Flash Light
20w 30w High CRI Chip LED Cob Low Heating Generation For Led Flash Light
اطلاعات پایه
محل منبع: شنژن
نام تجاری: TYF
گواهی: CE,RoHs
شماره مدل: ML2421
مقدار حداقل تعداد سفارش: مذاکره
قیمت: قابل مذاکره
زمان تحویل: 5-7 روز
شرایط پرداخت: D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1,000,000 PCS/روز
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
قدرت: 30 وات انتشار رنگ: سفید گرم، سفید طبیعی، سفید سرد
مواد تراشه: بریجلوکس تایپ کنید: COB LED
کاربرد: لامپ رشد LED Product name: Chip LED Cob
برجسته کردن:

تراشه LED Cob 20 واتی

,

تراشه LED Cob با CRI بالا

,

تراشه LED Cob 30w

توضیحات محصول

تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED



ویژگی:

• این محصول دارای کارایی معمولی 128 lm/W برای 3000K، 80 CRI است.

• دارای منبع نور فشرده با چگالی شار بالا.

• این محصول روشنایی یکنواخت و با کیفیت را ارائه می دهد.

• حداقل 70، 80، و 90 گزینه CRI در دسترس هستند.

• دارای یک مسیر حرارتی ساده است.

• محصول ENERGY STAR® / ANSI با ساختار رنگ بندی با استاندارد 2، 3 و 5 SDCM مطابقت دارد.

• نسبت به لامپ های رشته ای، هالوژنی و فلورسنت انرژی کارآمدتر است.

• محصول می تواند با ولتاژ بالا یا ولتاژ پایین DC کار کند.

• سری محصول و لوگوی شرکت در جلو قرار دارد.

• محصول مطابق با RoHS است.





تعیین شماره قطعه برای آرایه های LED سری TYF ML به شرح زیر توضیح داده شده است:



تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 0

تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 1





شماره قطعه

 توان معمولی (W) CCT اسمی (K)



CRI

 حداقل شار پالس (lm) شار پالس معمولی (lm) ولتاژ معمولی (V) جریان اسمی (mA) اثربخشی معمولی (LM/W)
CL25171210P430E*7 30.6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30.6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30.6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30.6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30.6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30.6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30.6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30.6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30.6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30.6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30.6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30.6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30.6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30.6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30.6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30.6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30.6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30.6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30.6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30.6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30.6 5700 K 90 3728 4008 34 900 131





تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 2

5.1 اطلاعات رنگ بندی


شکل 1: نمودار سطل های تست در فضای رنگی xy (شرایط تست پالسی، Tj = 25 درجه سانتی گراد)



تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 3

CIE1931-x



جدول 38: تعاریف سطل رنگ بیضی مک آدام 2 مرحله ای تا 5 مرحله ای برای محدوده هسته TYF CoB



اسمی

CCT

 نقطه مرکزی محور اصلی (a, b)

بیضی







فرشته چرخشی،θ
ایکس Y 2-مرحله ای 3-مرحله ای 5-مرحله ای
2200 هزار 0.5018 0.4153 (0.0048، 0.0027) (0.0072، 0.0041) (0.0120، 0.0067) 39.9
2500 هزار 0.4806 0.4141 (0.0050, 0.0027) (0.0076، 0.0041) (0.0126، 0.0068) 53.1
2700ک 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000 هزار 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142، 0.0069) 53.7
3500 هزار 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155، 0.0069) 54.0
4000 هزار 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000 هزار 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700 هزار 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119، 0.0052) 58.8
6500 هزار 0.3123 0.3282 (0.0044, 0.0018) (0.0066، 0.0027) (0.0110، 0.0045) 58.1































































تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 4



نکات جدول 39:

  • آرایه‌ها را در جریان‌های بالاتر هدایت می‌کنند، با این حال ممکن است نگهداری لومن کاهش یابد.
  • برای حفظ دمای محل اتصال کمتر از حداکثر مقدار جریان مناسب باید رعایت شود
  • عملکرد پالسی با یک جریان درایو پیک برابر با پیک جریان جلوی پالس اعلام شده قابل قبول است اگر زمان روشن بودن پالس ≤1ms در هر سیکل و سیکل کار ≤10٪ باشد.
  • دیودهای ساطع کننده نور برای حرکت در ولتاژ معکوس طراحی نشده اند و در این شرایط نور تولید نمی کنند.حداکثر امتیاز فقط برای مرجع ارائه شده است.



تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 5



تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 6



یادداشت ها: 1. تحمل همه ابعاد ± 0.2 میلی متر است، مگر اینکه به طور دیگری ذکر شده باشد.2. نقطه اندازه گیری Tc در کاتد



تراشه LED 20 واتی 30 واتی با CRI بالا با گرمایش کم برای نور فلاش LED 7



شرایط لحیم کاری توصیه شده

برای لحیم کاری دستیلطفا از لحیم کاری بدون سرب استفاده کنید و لحیم کاری باید با استفاده از یک بیت لحیم کاری در a انجام شود

دمای کمتر از 350 درجه سانتیگراد، و باید در عرض 3.5 ثانیه برای یک زمین به پایان برسد.هیچ نیروی خارجی نباید اعمال شود

به بخش رزین در حالی که لحیم کاری اجرا می شود.فرآیند بعدی لحیم کاری باید پس از تولید محصول انجام شود

بازگشت به دمای محیطاحتیاط: کنترل دما
