خانه > محصولات> ماژول LED AC> AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور

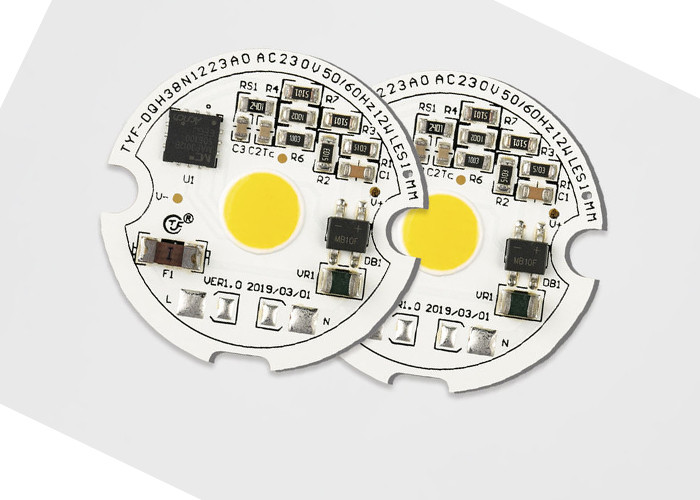

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور

AC 110V/ 220V 3000K COB LED Diode 10W 15W 20W for LED track light spot light
AC 110V/ 220V 3000K COB LED Diode 10W 15W 20W for LED track light spot light
اطلاعات پایه
محل منبع: شنژن چین
نام تجاری: TYF
گواهی: CE CB ROHS
شماره مدل: D37
مقدار حداقل تعداد سفارش: مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 15 روز کاری
شرایط پرداخت: T / T، L / C، D / A، D / P
قابلیت ارائه: 10000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ولتاژ: 110/220V وات: 20 وات
کای: 80 PF: 0.89
قصبه: <20% کم نور شدن: هیچ
بازده نوری: 120lm/w CCT: 3000K
برجسته کردن:

ماژول لپ تاپ قدرتمند

,

ماژول ضد آب ضد آب

توضیحات محصول

جزئیات:

نام کالا: تراشه AC COB برای چراغ پایین

نوع محصول: ماژول AC

ولتاژ: 220 ولت

محل تولید: شنژن، چین

مدل: TYF DQ37

MOQ: 1 مجموعه



1. ویژگی های محصول

  • اتصال مستقیم به ولتاژ خط AC
  • بهره وری و ضریب توان بالا
  • عمر طولانی
  • BOM ساده
  • مطابق با Rosh
  • تنظیم ولتاژ خط
  • مونتاژ آسان
  • محصول بدون سرب



2. کاربردها:

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 0



3. ویژگی های الکتریکی و نوری (Ta=25℃) جدول 2-1



مورد نماد واحد معمولیمقدار
ولتاژ ورودی Vin V 230
جریان ورودی IF mA 42.35
فرکانس عملیاتی F Hz 50/60
توان ورودی P W 9.431
ضریب توان PF ％ 0.969
اعوجاج هارمونیکی کل THD ％ 21.6%
نوع کم نور RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ هوشمند □ سایر
ظرفیت افزایش Vs KV 0.5
استحکام الکتریکی (AC) Ve KV -
دمای عملیاتی/محفظه Ta/Tc ℃ 25/85
پارامترهای LED COB
شار نوری Φv Lm 1068.3
بهره نوری ηv Lm/w 113.3
دمای رنگ CCT K 4068
شاخص رندر رنگ Ra/CRI ％ 82.3/75.4
توزیع نور - - -
زاویه دید 2θ 1/2 درجه -





4. خواص نوری

4.1 سطل های رنگی



TYF با استاندارد ANSI C78.377A برای ساختار سطل رنگی خود مطابقت دارد. برای هر چهارضلعی ANSI برای محدوده CCT از 2700K تا 6500K، TYF 5 سطل و 3 سطل ارائه می دهد.



جدول 4-1 5 مرحله ای

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 1



CCT مراحل Cx Cy a b theta
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



جدول 4-2 3 مرحله ای

CCT مراحل Cx Cy a b theta
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57





4.2 منحنی های الکتریکی و نوری معمولی



شکل 4-2-1 توان نسبی در مقابل ولتاژ، Ta =25℃

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 2

شکل 4-2-2 شار نوری نسبی در مقابل ولتاژ، Ta =25℃

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 3



شکل 4-2-3 الگوی تابشی، Ta =25℃

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 4



5. مشخصات کلیدی/ویژگی های خاص:



1. درایو مستقیم به ولتاژ خط AC: 120/230 ولت، بدون درایور AC/DC

2. با OTR، OVP، OCP، ظرفیت افزایش، 1000 ولت

3. PF بالا، گواهینامه های CE

4. ثبات رنگ خوب، CRI بالا

5. دمای محیط: -20-50℃، دمای محفظه:<70℃

6. اندازه کوچک، طراحی انعطاف پذیر، اندازه PCB، CCT، توان، می تواند با توجه به خواسته های مشتری سفارشی شود.

7. طول عمر > 30000 ساعت



6. بسته بندی



محصولات ماژول LED TYF Opto، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX عدد در هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است. محصولات بدون جعبه پلاستیکی در کیسه های حباب دار بسته بندی می شوند، به منظور جلوگیری از فشار خارجی، کیسه حباب دار مختلف را انتخاب کنید، با توجه به اندازه محصول در هر بسته از XX محصول، محصول بسته بندی شده به صورت کارتن ذخیره و مهر و موم می شود، همانطور که در زیر نشان داده شده است.



1) xx عدد ماژول LED در هر سینی 4) اطلاعات و بسته بندی جعبه

2) انباشته و چسباندن سینی، ماژول XX LED

سینی ها و 1 سینی ساختگی اضافی در هر

جعبه. ژل سیلیکا (1 عدد) را در بالای سینی اضافه کنید

3) بسته بندی مهر و موم شده

AC 110V / 220V 3000K COB LED Diode 10W 15W 20W برای نور LED نور نقطه نور 5
