چراغ COB ماژول، ماژول AC، چراغ خیابانی 110V / 220V بدون سیم 4000K چراغ خیابانی LED Led
جزئیات:

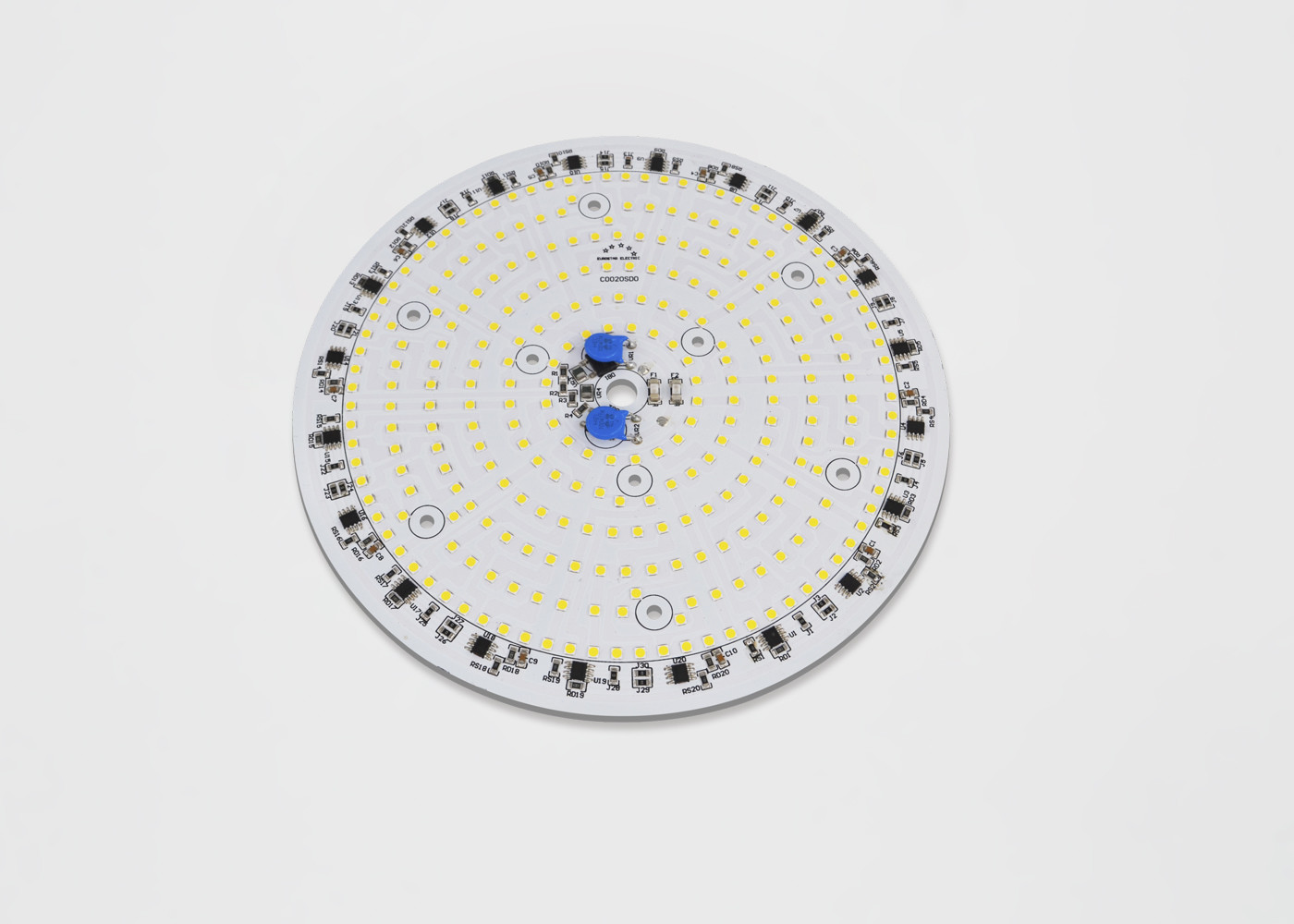

نام مورد: ماژول SM SM برای نور خورشید UFO
نوع محصول: ماژول AC
ولتاژ: 110/220 ولت
محل منبع: ShenZhen، چین
مدل: TYF DQ195
MOQ: 1 مجموعه
1. ویژگی های محصول
- به طور مستقیم به ولتاژ خط AC متصل می شود
- راندمان بالا و فاکتور قدرت
- طول عمر طولانی
- BOM ساده
- مطابق با رش
- مقررات ولتاژ خط
- مونتاژ آسان
- سرب رایگان محصول
2. برنامه های کاربردی:
خلیج بالا / تصویر سیل نور مورد نیاز است
3. ویژگی های الکتریکی و نوری (Ta = 25 ℃ ) جدول 2-1
| ولتاژ ورودی | وین | V | 230 |
| جریان ورودی | اگر | mA | 974.2 |
| فرکانس کار | F | هرتز | 50/60 |
| ورودی برق | پ | W | 203.3 |
| فاکتور قدرت | PF | ٪ | 0.908 |
| تحریف کامل هارمونی | THD | ٪ | 46.58٪ |
| نوع پوشش | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ هوشمند □ دیگر |
| ظرفیت انبساط | در مقابل | KV | 1.5 |
| قدرت الکتریکی (AC) | و | KV | 1.5 |
| دمای عملیاتی / مورد | Ta / Tc | ℃ | 25/85 |
| پارامترهای LED | 3030 |
| شار نورانی | Φv | Lm | 20048 |
| کارایی درخشان | ηv | LM / W | 98.59 |
| دمای رنگ | CCT | کی | 5895 |
| شاخص رندر رنگ | را / CRI | ٪ | 81.7 / 73.8 |
| توزیع نور | - | - | |
| زاویه دید | 2θ 1/2 | درجه | - |
4. خواص نوری
4.1 رنگین کمان
TYF با استاندارد ANSI C78.377A برای ساختار باند رنگی آن مطابقت دارد. برای هر چهارچوب ANSI برای محدوده CCT از 2700K تا 6500K، TYF 5 باین و 3 باین را فراهم می کند.
شکل 3-1 رنگ رنگی
جدول 4-1 سطل 5 گام
| CCT | مراحل | Cx | سای | a | ب | تتا |
| 2700 کیلو بایت | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000 کیلو | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 کیلو بایت | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 کیلوگرم | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000 کیلو | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700 کیلوگرم | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 کیلوگرم | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
جدول 4-2 سوپاپ های 3 مرحله ای
| CCT | مراحل | Cx | سای | a | ب | تتا |
| 2700 کیلو بایت | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000 کیلو | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 کیلو بایت | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 کیلوگرم | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000 کیلو | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700 کیلوگرم | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 کیلوگرم | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 منحنی های الکتریکی و نوری منحصر به فرد
شکل 4-2-1 قدرت نسبی در برابر ولتاژ، T a = 25 ℃
شکل 4-2-2 شار نورانی نسبی در برابر ولتاژ، T a = 25 ℃
شکل 4-2-3 الگوی تابشی، T a = 25 ℃
5 مشخصات کلیدی / ویژگی های خاص:
1. به طور مستقیم به خط AC انتقال ولتاژ: 120 / 230V، بدون درایور AC / DC
2. با OTR، OVP، OCP، ظرفیت خروجی، 1000V
3. PF بالا، گواهینامه CE / UL
4. سازگاری خوب رنگ، CRI بالا
5. دمای محیط: -20-50 ℃، دمای مورد: <70 ℃
6. اندازه کوچک، طراحی انعطاف پذیر، اندازه PCB، CCT، Power، می تواند با توجه به خواسته های مشتری سفارشی شود.
7. طول عمر> 30،000 ساعت
6. بسته بندی
TYF Opto LED محصولات ماژول، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX PC هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است. محصولات بدون جعبه پلاستیکی بسته بندی شده در کیسه های حباب، به منظور جلوگیری از فشار بیرونی، کیسه حباب مختلف را با توجه به اندازه محصول در هر بسته از محصولات XX انتخاب کنید، محصول بسته بندی شده در قالب کارتن و مهر و موم ذخیره می شود، همانطور که در شکل به شرح زیر.
1) xx PCS LED module در هر سینی 4) اطلاعات جعبه و بسته بندی
2) سینی پشته و چسباندن، XX LED ماژول
سینی ها و سینی های مجلل اضافی هر کدام از
جعبه ژل سیلیکا (1 عدد) را در بالای سینی قرار دهید
3) بسته بندی آب بندی
