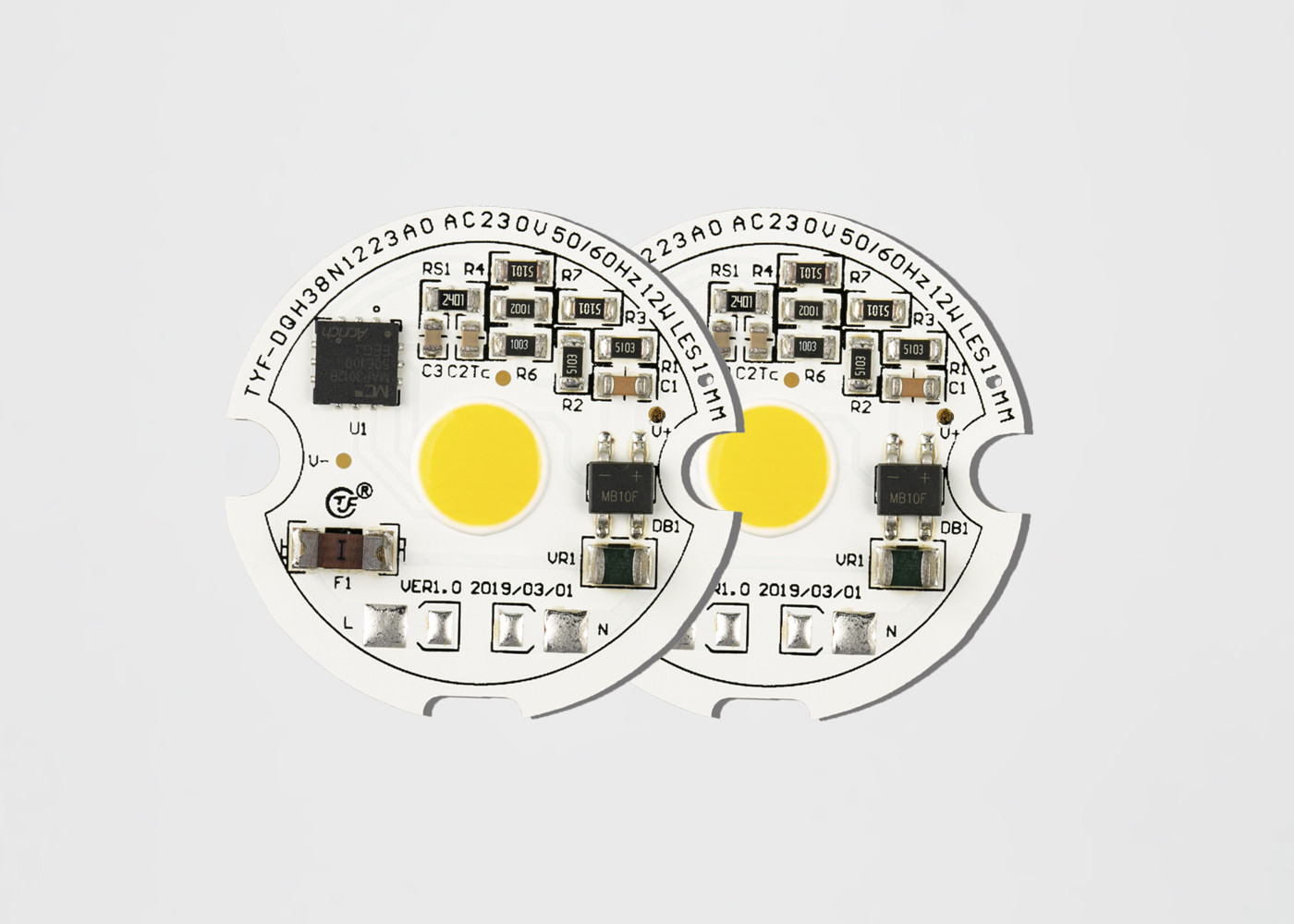

10 ولت 12 ولت AC 110 ولت 220 ولت COB منبع نور گرم سفید خنک سفید طبیعی سفید نور دیواری روشن کننده نور نقطه ای در هواپیما آلومینیوم
- به طور مستقیم به ولتاژ خط AC متصل می شود
- PF بالا و THD پایین
- عملکرد بالا و روشنایی بالا
- طول عمر و قابلیت اطمینان بالا
- EMI پایین
- BOM ساده
- مطابق با CE Compliant
- مطابقت با ROHS و REACH
- جمع آوری آسان
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| کد محصول |
مشتری
کد
|
کد IC |
قدرت
کد
|
کد ولتاژ
|
شماره سريال |
LED
کد
|
CCT
کد
|
SDCM |
کد CRI |
روشنایی |
سال |
ماه |
سریال
نه
|
| |
کد ماژول |
|
|
|
کد پرونده |
شماره سريال |
|
|
|
|
|
شماره سريال |
1) کد محصول: C= ماژول مشتری D= ماژول خود
2) کد مشتری و کد ماژول: اگر 1=C سپس 4 رقم برای کد مشتری در غیر این صورت برای کد خود ماژول
3) کد IC: یک کاراکتر برای IC
کد برق:
| کد برق |
| 01 ¢ 99W |
100 وات |
120 وات |
150 وات |
200 وات |
250 وات |
300 وات |
۳۵۰ وات |
۴۰۰ وات |
۴۵۰ وات |
500 وات |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) کد ولتاژ:11=110V,12=120V,22=220V,23=230V
6) کد CCT
| کد CCT ((K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
ویژگی های الکتریکی و نوری ((Ta=25°C) جدول 2-1
| ماده |
نماد |
واحد |
ارزش معمولی |
| ولتاژ ورودی |
شراب |
V |
230 |
| جریان ورودی |
اگر |
mA |
42.35 |
| فرکانس کار |
F |
هرتز |
50/60 |
| قدرت ورودی |
P |
W |
9.431 |
| فاکتور قدرت |
PF |
% |
0.969 |
| تحریف هارمونیک کامل |
THD |
% |
21.6 درصد |
| نوع کم نور |
RNA □ TRIAC □ PWM □ 010V □ DALI DMX □ هوشمند □ دیگر |
| ظرفیت افزایش |
در مقابل |
KV |
0.5 |
| قدرت الکتریکی ((AC) |
و |
KV |
- |
| دمای کار / قاب |
Ta/Tc |
°C |
25/85 |
| پارامترهای LED |
COB |
| جریان نور |
Φv |
من |
1068.3 |
| کارایی نور |
ηv |
Lm/w |
113.3 |
| دمای رنگ |
CCT |
K |
4068 |
| شاخص رنگی |
Ra/CRI |
% |
82.3/754 |
| توزیع نور |
- |
- |
- |
| زاویه دید |
2θ 1/2 |
-دگ |
- |
خواص نوری
سطل های رنگ
TYF با استاندارد ANSI C78.377A برای ساختار بین رنگارنگ آن مطابقت دارد. برای هر چهار گوشه ANSI برای محدوده CCT 2700K تا 6500K، TYF 5 Bins و 3 Bins را فراهم می کند.
جدول 4-1 سطل های مرحله 5
| CCT |
گام ها |
Cx |
سائی |
a |
ب |
تتا |
| 2700 هزار |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000 هزار |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500 هزار |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000 هزار |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| ۵۷۰۰ هزار |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
جدول 4-2 سطل 3 مرحله ای
| CCT |
گام ها |
Cx |
سائی |
a |
ب |
تتا |
| 2700 هزار |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000 هزار |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500 هزار |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000 هزار |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| ۵۷۰۰ هزار |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
منحنی های الکتریکی و نوری معمولی
شکل 4-2-1 قدرت نسبی در مقابل ولتاژ، Ta=25°C
شکل 4-2-2 جریان نور نسبی در مقابل ولتاژ، Ta=25°C
شکل 4-2-3 الگوی شعاعی، Ta=25°C
| ماده |
نماد |
واحد |
ارزش |
| از بین رفتن قدرت |
Pd |
W |
12.6 |
| جریان AC ((RMS) |
اگر |
mA |
58 |
| ولتاژ AC ((RMS) |
شراب |
V |
200 تا 240 |
| دمای تقاطع LED |
LED Tj |
°C |
110 |
| دمای تقاطع IC |
Tj-IC |
°C |
150 |
| درجه حرارت بالا IC IC |
آره |
°C |
100 |
| مقاومت حرارتی LED (نقطه اتصال / جوش) |
Rthj-s |
°C/W |
20 |
| مقاومت حرارتی IC (نقطه اتصال / جوش) |
Rthj-s |
°C/W |
- |
| دمای کار |
بالا |
°C |
-20 ~ +85 |
| دمای ذخیره سازی |
ت |
°C |
-30 ~ +100 |
| حساسیت ESD ((HBM) |
ويد |
KV |
±2 |
| دمای جوش (Reflow) |
.. |
°C |
- |
| دمای جوش دادن ((دست) |
.. |
°C |
۳۵۰ ۳S |
يادداشت:
1) تمام ابعاد در میلی متر است. ((تسامح: ± 0.2mm)
2) مقیاس: هیچ
يادداشت:
1) TYF Opto. DOB Module توصیه می شود دمای اتصال را در زیر حداکثر دمای اتصال نگه دارید. ((جدول 2-4)
دمای سرب LED و دمای بالای IC با ترموکوپل اندازه گیری می شود. دمای روغن LED و IC را می توان با استفاده از فرمول های زیر محاسبه کرد.
Ts_max=Tj_max-Rθj-s * Pd
به عنوان مثال:
اگر دمای سرب LED و دمای بالای IC 90 °C باشد، دمای اتصال LED
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
و دمای اتصال IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
استفاده از رزین سیلیکونی DOB (AC-COB)
TYF Opto. محصولات ماژول های LED، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX PC هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است. محصولات بدون جعبه پلاستیکی بسته بندی شده در کیسه های حباب،به منظور جلوگیری از فشار خارجی، بسته به اندازه محصول در هر بسته از محصولات XX، بسته بندی شده در قالب کارتن و مهر و موم خواهد شد، همانطور که در زیر نشان داده شده است.
1) xx PCS ماژول LED در هر سینی 4) اطلاعات جعبه و بسته بندی
2) تکه و نوار، ماژول LED XX
سینی و یک سینی اضافی برای هر یک از
جعبه اضافه کردن ژل سیلیکا (هر یک) در بالای سینی
3) بسته بندی مهر و موم
