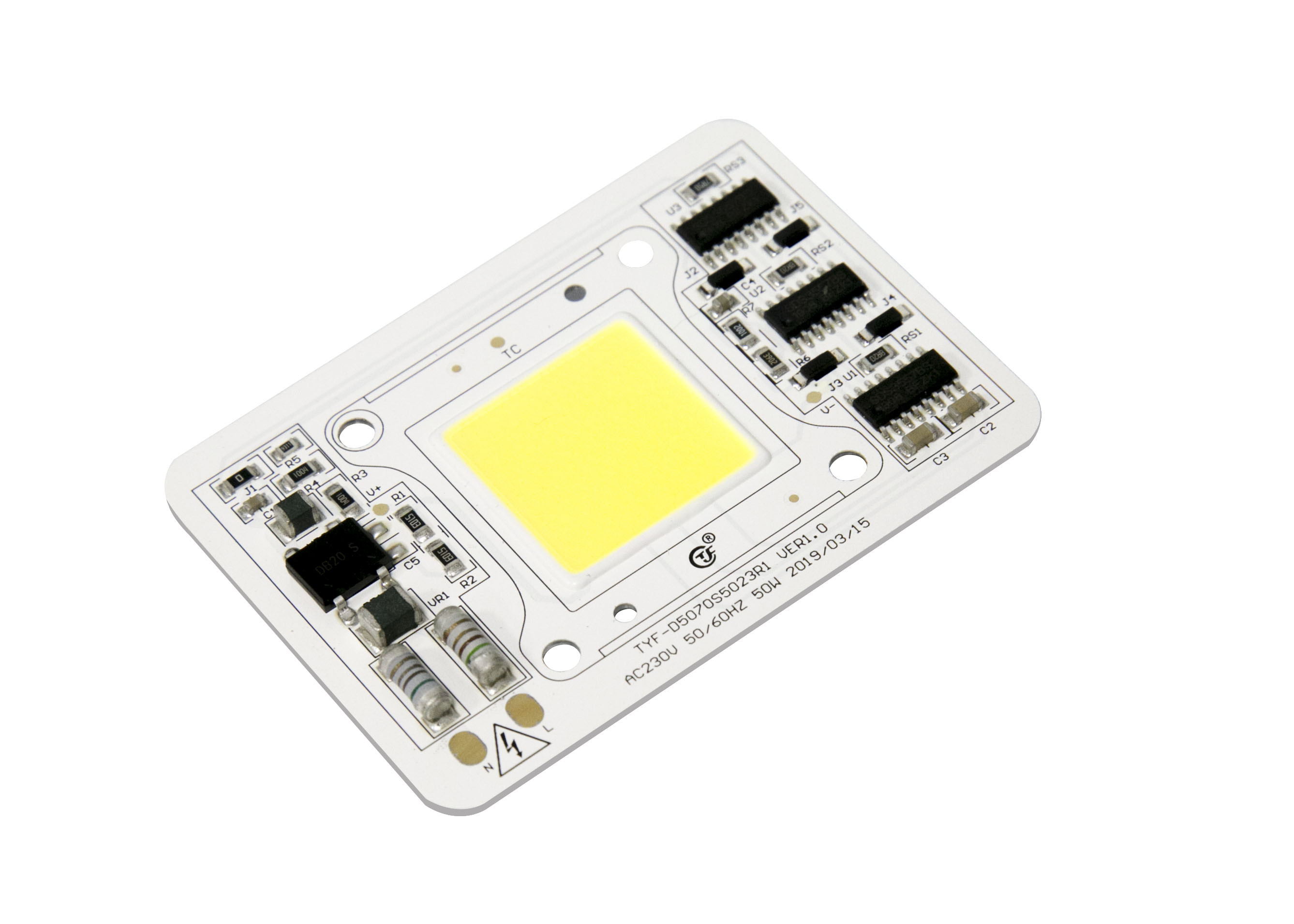

ماژول LED با قدرت بالا Dimmable ، ماژول روشنایی رهبری AC230V 50W 50 * 70mm

کیفیت زندگی ماژول 50w LED ماژول 230 ولت بدون راننده AC COB LED3000K 4000K 6000K زمان فراتر از 30000 ساعت

TYF-D5070S5023R0.pdf

• بدون درایور مستقیماً به ولتاژ AC وصل شده است.
• ماژول با اجزای یکپارچه؛
• یک راه حل اقتصادی یک تکه؛
• راندمان بالا ، ضریب توان بالا و تحریف هارمونیک پایین؛
• شاخص رندر رنگی بالا (70 ≥)؛
• بهره وری درخشان بالا 110LM / W؛
• ضمانت سه ساله؛
• LED ها LM80 را تأیید کردند
• کاربرد: نور سیل

1) کد محصول: C = ماژول مشتری D = ماژول خود

2) کد مشتری و کد ماژول: اگر ①= C سپس 4 رقم برای کد مشتری دیگر برای کد خود ماژول

3) کد IC: یک کاراکتر برای IC

4) کد قدرت:

5) کد ولتاژ: 11 = 110 ولت ، 12 = 120 ولت ، 22 = 220 ولت ، 23 = 230 ولت

6) کد CCT

سطل Chromaticity

TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF به دلیل ساختار سطل کروماتیک بودن آن ، مطابق با استاندارد ANSI C78.377A است. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. برای هر چهار ضلع ANSI برای محدوده CCT از 2700K تا 6500K ، TYF 5 سطل و 3 سطل را فراهم می کند.

شکل 4-1-1 سطل Chromaticity

جدول 4-1-2 سطل های 5 مرحله ای

جدول 4- سطل های 3 مرحله ای

منحنی های معمولی برق و نوری

شکل 4-2-1 قدرت نسبی در مقابل ولتاژ ، T_آ = 25

شکل 4-2-3 الگوی تابشی ، T_آ = 25

توجه داشته باشید:

1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) ولتاژ عملیاتی حداکثر ولتاژ مورد استفاده مشتری را نشان نمی دهد بلکه به معنی ولتاژ قابل تحمل با توجه به میزان تغییر ولتاژ هر کشور است. It is recommended that the solder pad temperature should be below 85℃. توصیه می شود دمای لحاف لحیم کاری زیر 85 باشد.

2) سطل های رنگی در هنگام کار گذرا تعریف می شوند.

3) تحمل اندازه گیری در تستر Φv +/- 10٪ و Ra +/- 2 است.

4) تحمل 5 ± در اتلاف برق.

5) Φv کل خروجی شار درخشان است که با یک کره یکپارچه اندازه گیری می شود.

6) ظرفیت افزایش مطابق با IEC61000-4-5.

7) پارامترهای ماژول های متغیر لطفا به جدول 2-2 مراجعه کنید.

یادداشت:

1) کلیه ابعاد به میلی متر است. (تحمل: 0.2 میلی متر))

2) مقیاس: هیچ

توجه داشته باشید:

1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). ماژول DOB برای حفظ دمای اتصالات در زیر دمای حداکثر اتصالات توصیه می شود (جدول 2-4).

LED lead temperature and IC top case temperature measured with thermocouple. درجه حرارت سرب LED و دمای مورد بالاتر IC با ترموکوپل اندازه گیری می شود. LED and IC unction temperatures can be calculated using the formulas as follow. درجه حرارت عدم استفاده از LED و IC با استفاده از فرمول ها به شرح زیر محاسبه می شود.

Ts_max = Tj_max-Rithj-s * Pd

مثلا:

اگر دمای سرب LED و بالاترین سطح IC از 90 ℃ باشد ، دمای اتصال LED است

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102

و دمای اتصالات IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120

در حال واگذاری رزین سیلیکون از DOB (AC-COB)

TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. محصولات ماژول های ال ای دی ، بسته بندی شده در سینی پلاستیکی ، با توجه به اندازه های مختلف ، هر کامپیوتر سینی XX ، مطابق شکل زیر products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. محصولات بدون جعبه پلاستیکی بسته بندی شده در کیسه های حباب ، به منظور جلوگیری از فشار بیرونی ، کیسه حباب مختلفی را انتخاب کنید ، با توجه به اندازه محصول در هر بسته از محصولات XX ، بسته بندی شده محصول به شکل کارتن ذخیره می شود و بسته بندی می شود ، همانطور که در شکل به شرح زیر.

1) ماژول LED xx PCS در هر سینی 4) اطلاعات و بسته بندی جعبه

2) سینی پشته و شیر آب ، ماژول LED XX سینی و 1 سینی ساختگی اضافی که هر کدام از آنها box. جعبه Add silica gel (1 each) on top of the tray ژل سیلیس (هر یک) در بالای سینی را اضافه کنید

3) بسته بندی آب بندی
