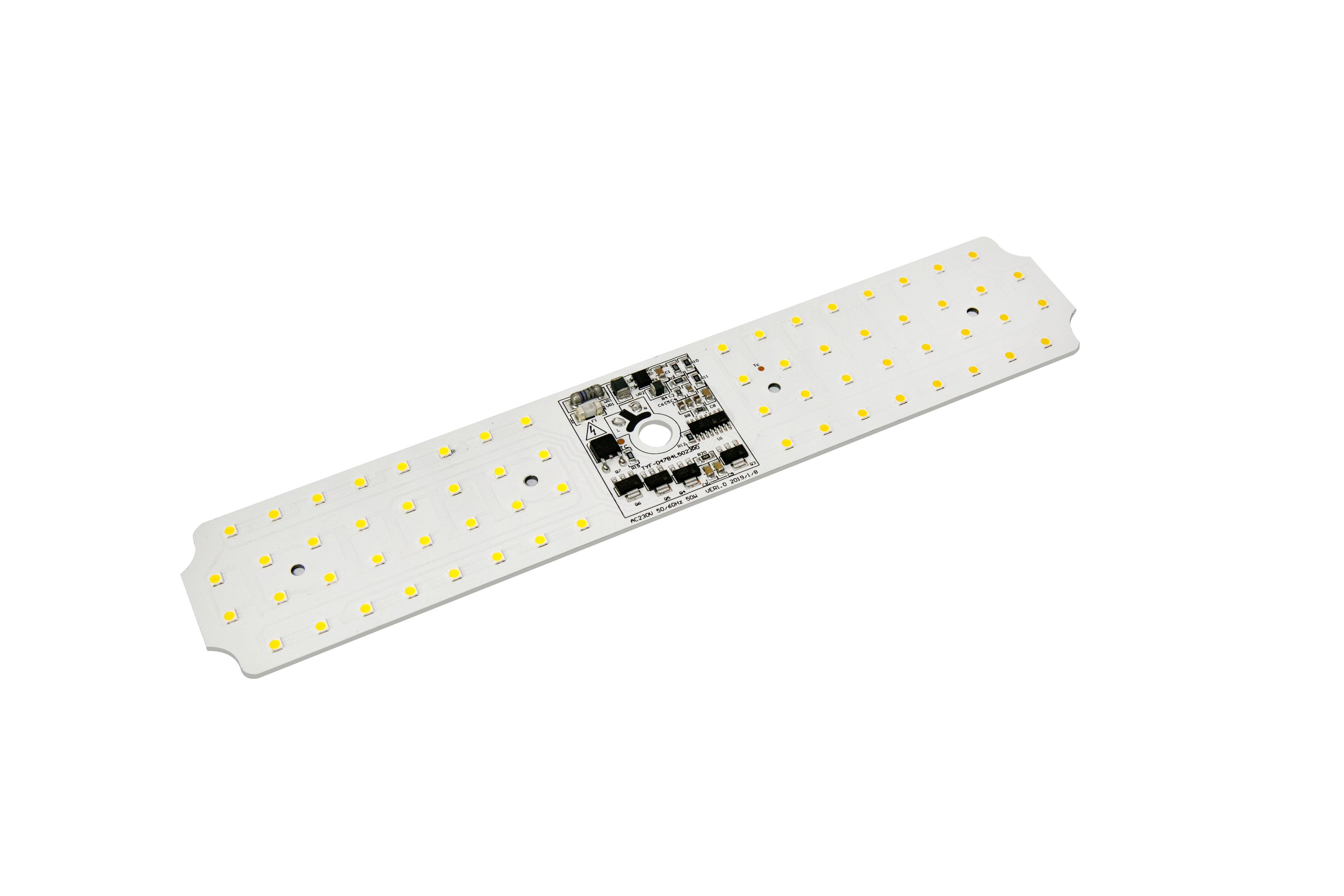

AC230V 50w ماژول چراغ خیابانی LED با تراشه Ic خطی
TYF-D47B4L5023R0.pdf
- مستقیماً بدون درایور به ولتاژ AC متصل می شود.
- یک ماژول با اجزای یکپارچه؛
- راه حل یک تکه اقتصادی؛
- راندمان بالا، ضریب توان بالا و اعوجاج هارمونیک کم؛
- شاخص رندر رنگ بالا (≥70)؛
- بازده نوری بالا 130LM/W.
- گارانتی سه ساله؛
- LED های تایید شده LM80
- کاربرد: نور سیل
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| کد محصول |
مشتری
کد
|
آی سی کد |
قدرت
کد
|
کد ولتاژ
|
شماره سریال |
رهبری
کد
|
CCT
کد
|
SDCM |
کد CRI |
درخشندگی |
سال |
ماه |
سریال
شماره
|
| کد ماژول |
کد پرونده |
شماره سریال |
شماره سریال
|
1) کد محصول: C=Client Module D=Self Module
2) کد مشتری و کد ماژول: اگر ①= C و سپس 4 رقمی برای کد مشتری و غیره برای کد ماژول خود
3) کد آی سی: یک کاراکتر برای آی سی
4) کد پاور:
| کد برق |
| 01-99 وات |
100 وات |
120 وات |
150 وات |
200 وات |
250 وات |
300 وات |
350 وات |
400 وات |
450 وات |
500 وات |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
ک |
5) کد ولتاژ:11=110V,12=120V,22=220V,23=230V
6) کد CCT
| کد CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
سطل های رنگی
TYF با استاندارد ANSI C78.377A برای ساختار سطل رنگی خود مطابقت دارد.برای هر چهارگوش ANSI برای محدوده CCT 2700K تا 6500K، TYF 5 Bin و 3 Bin ارائه می دهد.
شکل 4-1-1 سطل رنگی
جدول 4-1-2 سطل های 5 مرحله ای
| CCT |
مراحل |
Cx |
Cy |
آ |
ب |
تتا |
| 2700 هزار |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000 هزار |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500 هزار |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000 هزار |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000 هزار |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700 هزار |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000 هزار |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
جدول 4--1-3 سطل های 3 مرحله ای
| CCT |
مراحل |
Cx |
Cy |
آ |
ب |
تتا |
| 2700 هزار |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000 هزار |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500 هزار |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000 هزار |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000 هزار |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700 هزار |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000 هزار |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
منحنی های الکتریکی و نوری معمولی
شکل 4-2-1 توان نسبی در مقابل ولتاژ، Tآ =25℃
شکل 4-2-3 الگوی تابشی، Tآ =25℃
| آیتم |
نماد |
واحد |
مقدار معمولی |
| ولتاژ ورودی |
وین |
V |
230 |
| جریان ورودی |
اگر |
mA |
223 |
| فرکانس عملیاتی |
اف |
هرتز |
50/60 |
| ورودی برق |
پ |
دبلیو |
50 |
| ضریب قدرت |
PF |
％ |
0.99 |
| اعوجاج هارمونیک کل |
THD |
％ |
13% |
| نوع کم نور |
RNA □ TRIAC □ PWM □ 0-10 ولت □ DALI □ DMX □ هوشمند □ سایر |
| ظرفیت موج |
در مقابل |
KV |
2 |
| قدرت الکتریکی (AC) |
Ve |
KV |
1.5 |
| عملیات/دمای کیس |
Ta/Tc |
℃ |
25/85 |
| پارامترهای LED |
COB |
| شار نورانی |
Φv |
Lm |
6520 |
| راندمان نورانی |
ηv |
Lm/w |
130 |
| دمای رنگ |
CCT |
ک |
6168 |
| شاخص رندر رنگ |
Ra/CRI |
％ |
72.1 |
| توزیع نور |
- |
- |
|
| زاویه دید |
2θ 1/2 |
درجه |
- |
توجه داشته باشید:
1) ولتاژ عملیاتی حداکثر ولتاژی را که مشتریان استفاده می کنند نشان نمی دهد، بلکه به معنای ولتاژ قابل تحمل با توجه به نرخ تغییرات ولتاژ هر کشور است.توصیه می شود دمای لحیم کاری زیر 85 درجه باشد.
2) سطل های رنگی در عملیات گذرا تعریف می شوند.
3) تحمل اندازه گیری در تستر ما Φv+/-10% و Ra+/-2 است.
4) تلرانس 5±% در اتلاف نیرو.
5) Φv خروجی کل شار نوری است که با یک کره یکپارچه اندازه گیری می شود.
6) ظرفیت سرج مطابق با IEC61000-4-5.
7) پارامترهای ماژول های متغیر لطفا به جدول 2-2 مراجعه کنید.
یادداشت:
1) همه ابعاد بر حسب میلی متر هستند. (تلرانس: ± 0.2 میلی متر)
2) مقیاس: هیچ
توجه داشته باشید:
1) TYF Opto.ماژول DOB برای حفظ دمای محل اتصال تحت حداکثر دمای محل اتصال توصیه می شود (جدول 2-4).
دمای سرب LED و دمای بالای کیس آی سی با ترموکوپل اندازه گیری می شود.دمای unction LED و IC را می توان با استفاده از فرمول های زیر محاسبه کرد.
Ts_max=Tj_max-Rθj-s * Pd
مثلا:
اگر دمای سرب LED و دمای جعبه بالای آی سی 90 درجه باشد، دمای اتصال LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
و دمای محل اتصال آی سی
Tj=Ts_max+Rθj-s*Pd=90℃ + 15℃/W*2W=120℃
رزین سیلیکونی DOB (AC-COB).
TYF Opto.محصولات ماژول های LED، بسته بندی شده در سینی پلاستیکی، با توجه به اندازه های مختلف، XX رایانه های شخصی هر سینی پلاستیکی، همانطور که در زیر نشان داده شده است.محصولات بدون جعبه پلاستیکی بسته بندی شده در کیسه های حباب دار، به منظور جلوگیری از فشار بیرون، کیسه های حباب مختلف را انتخاب کنید، با توجه به اندازه محصول در هر بسته از محصولات XX، محصول بسته بندی شده به شکل کارتن و مهر و موم شده ذخیره می شود، همانطور که در نشان داده شده است. به شرح زیر.
1) ماژول LED xx PCS در هر سینی 4) اطلاعات جعبه و بسته بندی
2) پشته سینی و نوار چسب، ماژول LED XX سینی ها و هر کدام 1 سینی ساختگی اضافی جعبهژل سیلیکا (هر کدام 1 عدد) را در بالای سینی اضافه کنید
3) بسته بندی آب بندی
